Instrument environnemental professionnel d'équipement de test d'IP IPX5/IPX6
Haida IPX1 - essai Chamber.pdf de la pluie IPX8
Description :
L'IPX5/IPX6 imperméable/l'instrument jet d'eau/d'essai jet de pluie est applique principalement aux communications des produits, des pièces d'auto (telles que le rétroviseur des véhicules à moteur, l'audio de voiture, l'électronique automobile, l'éclairage des véhicules à moteur, les lumières de voiture, les lampes de moto, les miroirs de moto), l'éclairage et des dispositifs extérieurs de signalisation.
Les caractéristiques d'IPX5/d'IPX6 matériel imperméabilisent/d'instrument jet d'eau/d'essai jet de pluie :
1. Les becs tournants de pluie et de pulvérisation ont conçu selon des caractéristiques d'IPX
2. contrôle de vitesse pour les becs de pulvérisation tournants
3. étagère stationnaire de produit - une étagère tournante est facultative
4. régulateurs de pression de l'eau, mesures et compteurs de débit
5. système de circulation de l'eau pour réduire la consommation d'eau
6. angle réglable de pivot
7. tubes remplaçables de pivot
8. des garnitures de bec peuvent être pivotées
9. garnitures échangeables de bec
10. débit réglable de l'eau
11. mesure de débit de l'eau
Les paramètres principaux d'IPX5/d'IPX6 imperméabilisent/d'instrument jet d'eau/d'essai jet de pluie :
|
Modèle
|
HD-E712
|
|
Taille de studio
|
(D×W×H) 80 ×130 ×100cm
|
|
Diamètre de tuyau d'oscillation
|
0.4m, 0.6m, 0.8m, 1.0m (selon la taille de l'objet mesuré pour choisir la taille de tuyau d'oscillation)
|
|
Angle de tube de pendule
|
60 degrés, degrés verticaux du ± 90 et 180
|
|
Orifice
|
La conception démontable, le trou d'épingle 0.4mm, a particulièrement conçu le bec, la pression d'eau de pluie de pluie de jet 50-150kpa
|
|
La température d'essai
|
Température ambiante
|
|
Vitesse rotative de spécimen
|
1-3r/min (réglable)
|
|
Puissance
|
1 phase, 220V, 5KW
|
|
Poids
|
approx.350kg
|
Système de pompage de l'eau (pour IPX1,2, IPX3,4, IPX5,6)
1. pompe à eau pour le grand écoulement : 0-7m3/h
2. pompe à eau pour le petit écoulement : 0-3m3/h
3. admission de l'eau
4. Avec des filtres d'eau
5. affichage de pression et affichage d'écoulement d'eau
6. protection de surcharge de sécurité sur la pompe et le moteur
Essai d'égoutture de l'eau (essai IPX1 et IPX2 de rassemblement)
1. contrôleur d'écran tactile d'affichage à cristaux liquides avec le contrôle de PLC
2. taille de boîte d'égouttement : 1000x1000mm (ou 500x500mm), ou taille faite sur commande comme option
3. diamètre d'aiguille : 0.4mm
4. distance entre l'aiguille : 20mm
5. taux chutant : 1mm+0.5mm/min (IPX1), 3mm+0.5mm/min (IPX2)
6. taille chutante : 200mm (réglable)
7. Avec la minuterie, affichage d'écoulement
8. Avec la table tournante, diamètre 700mm, 1rpm,
9. plat de l'inclinaison 15o, taille ajustable
10. rassemblement IEC60529, IEC60598
Système de jet de pluie (essai IPX3 et IPX4, 4K de rassemblement)
1. affichage et contrôle d'écran tactile d'affichage à cristaux liquides
2. diamètre de bec : 0.4mm
3. distance de bec : 50mm
4. débit : 0.07L/min (IPX3,4), 0.6+/-0.5L/min (IPX4K)
5. rayon de bras : 300mm, 400mm, 600mm, 800mm, 1000mm, 1200mm ou 1500mm
6. angle tournant : +/--270, réglable.
7. vitesse tournante : réglable
8. table tournante : la vitesse est réglable
9. écoulement de jet et temps réglables de jet.
10. Avec le régulateur de pression 0-400kPa réglable
11. Chacune des conception de l'acier inoxydable 304, intérieur et extérieur
12. Avec la chambre comme option
Buse à jet (essai IPX5 et IPX6 de rassemblement)
1. diamètre de bec de 6.3mm, pour l'essai IPX5. Écoulement d'eau : 12.5L/min.
2. diamètre de bec de 12.5mm, pour l'essai IPX6. Écoulement d'eau : 100L/min.
3. rassemblement IEC60529, IEC60335
4. système de pompage de l'eau comme option
Contrôleur de PLC :
1. interface de PLC + d'écran tactile
2. examinez l'arrangement et la surveillance de paramètre

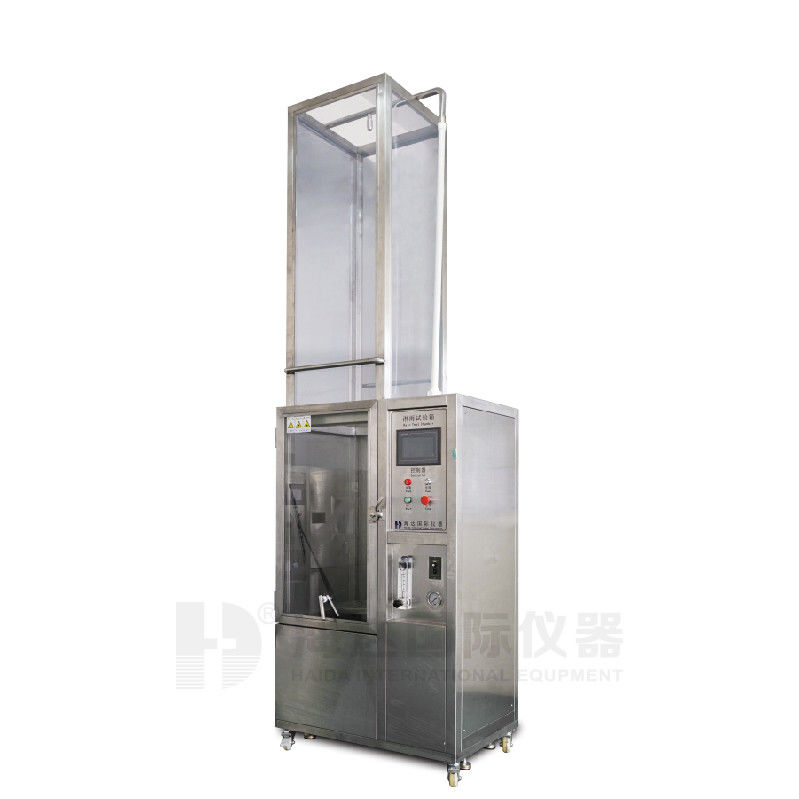

IPX5/IPX6 matériels imperméabilisent/vue d'instrument jet d'eau/d'essai jet de pluie :
