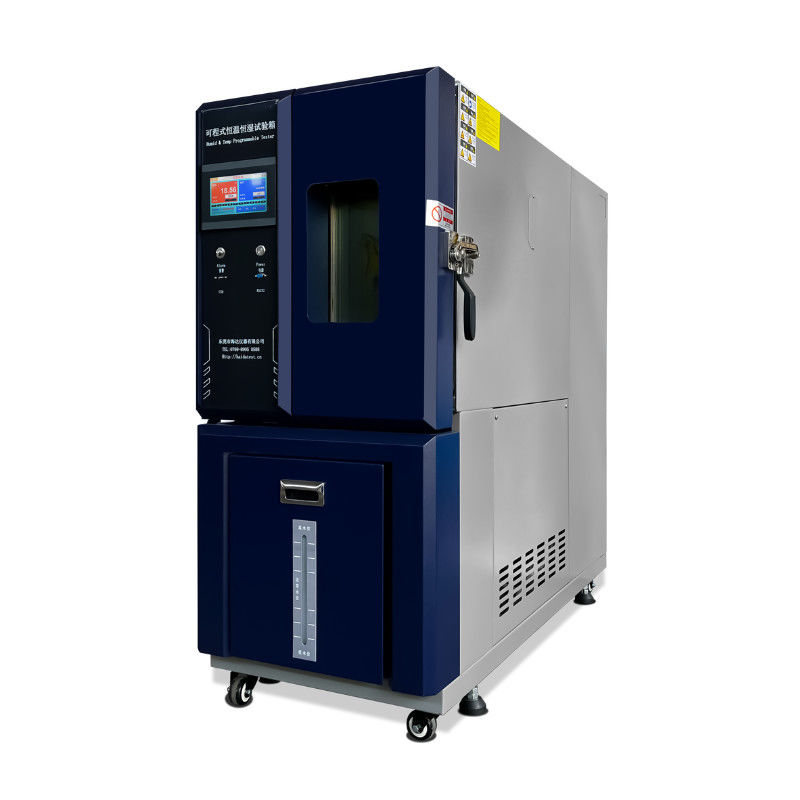

Refroidissement par eau automatique de chambre d'humidité de la température constante d'ordinateur de Tecumseh de Français
La température et humidité chamber.pdf
1. Représentation
Le refroidissement par eau automatique de chambre d'humidité de la température constante d'ordinateur de Tecumseh de Français peut simuler la température et l'humidité. L'humidité commandée du Rhésus de 10% au Rhésus de 95% peut être maintenue dans la température ambiante à bulbe sèche de +10°C à +85°C, limitée par un point de condensation 6°C. Pour les états inférieurs de point de condensation (bas Rhésus ou hygrométrie aux basses températures à bulbe sèche), vous aurez besoin de purge d'air sec ou (azote gazeux) de purge GN2. Voyez le diagramme d'humidité relative à la page de spécifications de chaque chambre de température-humidité pour des limites d'humidité relative.
Options de système et de représentation
- La basse et très réduite humidité développe la gamme de contrôle d'humidité. (Humidité relative normale représentée par un diagramme)
- Système de refroidissement par eau.
- La purge d'air sec maintient l'humidité dans la chambre extrêmement - basse par la purge avec l'alimentation en air -40 comprimée par °C. exigée
- Étagères supplémentaires, 50 kilogrammes de chargement
- Câblez les ports avec la prise flexible de silicone, 50, 100, 150mm ou les diamètres de détail de client
2. Caractéristiques du refroidissement par eau automatique de chambre d'humidité de la température constante d'ordinateur de Tecumseh de Français
Gamme – 70 à 150°C
| Temp/humidité |
HD-E702-100-7 |
HD-E702-150-7 |
HD-E702-225-7 |
| |
HD-E702-408-7 |
HD-E702-800-7 |
HD-E702-1000-7 |
| Temp réservé |
HD-E702-100T-7 |
HD-E702-150T-7 |
HD-E702-225T-7 |
| |
HD-E702-408T-7 |
HD-E702-800T-7 |
HD-E702-1000T-7 |
| Température ambiante : |
-70°C ~150°C |
| Capacité de refroidissement |
| 2,5 kilowatts à -50°C |
| 3 kilowatts à -50°C |
| 5 kilowatts à -50°C |
| |
| 6,5 kilowatts at-50°C |
| 8,5 kilowatts à -50°C |
| 9 kilowatts - à -50°C |
| Système de chauffage |
| 5 kilowatts |
| 5 kilowatts |
| 5,5 kilowatts |
| |
~6,5 kilowatts |
| 8,5 kilowatts |
| 9 kilowatts |
| Fluctuation de la température : |
±0.5°C |
| Gradient de température : |
±0.5°C~±0.2°C |
| † de taux de chauffage : |
≥3℃/moyenne minimum (℃ de model 5 – 15/minute anticipés) |
| † de taux de refroidissement : |
≥1℃/moyenne minimum (model anticipé 5 - 15℃/minute) |
| Humidité relative : |
10%~95%RH (référence à l'humidité relative normale représentée par un diagramme) |
| Fluctuation d'humidité : |
±1.5%RH~±2.0%RH |
| Gradient d'humidité : |
±3%RH |
| Dimensions |
Dimensions d'espace de travail
(WxDxH) millimètre : |
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
| |
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
Dimensions extérieures
(WxDxH) millimètre : |
1400x850x1050 |
1500x950x1050 |
1650x950x1150 |
| |
1750x1050x1350 |
1900x1450x1350 |
1900x1450x1550 |
| Conditions de site |
| Alimentation électrique : |
208V 3Ø 60Hz ou 230V 3Ø 60Hz (détail de client) |
| L'eau d'humidité |
Eau distillée |
| Drain condensat : |
connexion de tuyau de 1/2 » (drain de gravité) |
Gamme – 40 à 150°C
| Temp/humidité |
HD-E702-100-4 |
HD-E702-150-4 |
HD-E702-225-4 |
| |
HD-E702-408-4 |
HD-E702-800-4 |
HD-E702-1000-4 |
| Temp réservé |
HD-E702-100T-4 |
HD-E702-150T-4 |
HD-E702-225T-4 |
| |
HD-E702-408T-4 |
HD-E702-800T-4 |
HD-E702-1000T-4 |
| Température ambiante : |
-40°C ~150°C |
| Capacité de refroidissement |
| 2 kilowatts à -20°C |
| 2,5 kilowatts à -20°C |
| 4,5 kilowatts à -20°C |
| |
| 5,5 kilowatts at-20°C |
| 8 kilowatts à -20°C |
| 8,5 kilowatts - à -20°C |
| Système de chauffage |
| 5 kilowatts |
| 5 kilowatts |
| 5,5 kilowatts |
| |
~6,5 kilowatts |
| 8,5 kilowatts |
| 9 kilowatts |
| Fluctuation de la température : |
±0.5°C |
| Gradient de température : |
±0.5°C~±0.2°C |
| † de taux de chauffage : |
≥3℃/moyenne minimum (℃ de model 5 – 15/minute anticipés) |
| † de taux de refroidissement : |
≥1℃/moyenne minimum (model anticipé 5 - 15℃/minute) |
| Humidité relative : |
10%~95%RH (référence à l'humidité relative normale représentée par un diagramme) |
| Fluctuation d'humidité : |
±1.5%RH~±2.0%RH |
| Gradient d'humidité : |
±3%RH |
| Dimensions |
Dimensions d'espace de travail
(WxDxH) millimètre : |
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
| |
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
Dimensions extérieures
(WxDxH) millimètre : |
1400x850x1050 |
1500x950x1050 |
1650x950x1150 |
| |
1750x1050x1350 |
1900x1450x1350 |
1900x1450x1550 |
| Conditions de site |
| Alimentation électrique : |
208V 3Ø 60Hz ou 230V 3Ø 60Hz (détail de client) |
| L'eau d'humidité |
Eau distillée |
| Drain condensat : |
connexion de tuyau de 1/2 » (drain de gravité) |
3. Caractéristiques :
Extérieur d'acier inoxydable
Pleine coupure thermique autour de chambranle
Un port de câble de diamètre de 50mm (2") sur la gauche, avec la prise flexible de silicone
Trois niveaux de protection de surchauffe
alimentation secteur 115V pour le modèle BTL-433
Haute performance et opération tranquille (DBA 65)
Panneaux faciles de service de décollage, accès électrique sur la gauche
WATLOW F4T PROGRAMMER/CONTROLLER
Contrôleur populaire de PID avec l'opération d'écran tactile
Magasins 40 profils différents
Les types d'étape incluent : la rampe, imbibent, saut/répétition, démarrage automatique, et extrémité
Interface d'Ethernet pour la télésurveillance et l'opération
Fonctionnalités standard :
- Acier de Stainless# 304 pour l'intérieur
- Peignez l'acier pour l'extérieur
- porte Mousse-isolée pour la rigidité et la longue durée
- Réservoir d'eau en plastique facile pour l'entretien
- Le voyant à niveau visible avec le gel libèrent la fonction
- Système de réfrigération de haute performance
- Interface utilisateurs facile pour le contrôleur de PLC TEMI-880
- Un client de port de câble de 100mm spécifique
- Un rayonnez, 10 kilogrammes de chargement et 4 roulettes incluses
- Van Type Sirocco, L134, fan
- Humidificateur en acier commandé-inoxydable de PID
- Réfrigérant de Dupont R-404A [aucun fluor]/23 pour en-dessous du °C -40
- Port USB pour la sortie de données
- Lampes intérieures antidétonantes
- Enregistreurs de diagramme d'enregistrement de données, données stockées sans papier d'enregistreurs dans le PLC.
Indicateurs de performance
Température ambiante droite + ℃ 10 | humidité 80 | 98% R de 100 ℃ · Fluctuation de H/℃ du ± 0,5 ≤ d'uniformité/déviation +2% de la température ℃ du ± 2, - 3% R · Temps de chauffage de H environ de 20min à la température ambiante | ± 2% de ℃ de ± 1 de contrôle de température de 100 ℃
Système de contrôle
Contrôleur intégré humide importé de contrôleur de température de micro-ordinateur (d'affichage humidité de pour cent directement).
Exactitude d'arrangement de chaîne d'exactitude : ℃ du ± 0,1 de la température, ± d'humidité 0,1% R · H, indiquant l'exactitude : ℃ du ± 0,1 de la température, ± de la température 0,1% R · La température de H et résistance de platine de platine de capteurs d'humidité · PT100Ω.
Le système de chauffage est système complètement indépendant, appareil de chauffage électrique de nichrome de chauffage.
Systèmes externes d'isolement d'humidification, type humidificateur évaporatif extérieur peu profond de chaudière d'acier inoxydable.
La climatisation à faible bruit de la température d'appareil circulatoire circule en voiture, roue de vent centrifuge feuillue.
Système de chauffage
Chauffage lointain utilisant la vitesse de chauffage de fil de chauffage d'alliage de nickel-chrome ;
Systèmes complètement indépendants à hautes températures et bas de température ;
Contrôle de température P · I · D + S · S · Système de R avec le contrôle de coordination de canal ;
Contrôle de température le de puissance de sortie par le calcul de micro-ordinateur, pour réaliser l'efficacité de puissance de rendement de grande précision et élevé.
