Taille-basse chambre d'essai d'Environmtntal de chambre de choc thermique de la température
Choc thermique Chamber.pdf
1. Description :
La Taille-basse chambre d'essai d'Environmtntal de chambre de choc thermique de la température est la machine d'essai parfaite des composants électroniques, du métal, des matériaux chimiques, des composants d'automation, du module de communication, de l'industrie de défense nationale, de l'industrie aérospatiale, du substrat de BGA, de carte PCB, de la puce électronique IC, des matériaux de polymère en céramique et haut de semi-conducteur.
2. Caractéristiques de Taille-basse chambre d'essai d'Environmtntal de chambre de choc thermique de la température :
| Système |
essai de Deux-zone au moyen de commutation plus humide |
| chambre de Trois-zone |
| Modèle |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Adapté aux besoins du client |
| Représentation |
Zone d'essai |
À hautes températures. exposition range*1 |
+60~ à +200°C |
| À basse température. exposition range*1 |
°C de -65to 0 |
| Temp. fluctuation *2 |
±1.8°C |
| Salle chaude |
Préchauffez la limite supérieure |
+200°C |
| Temp. réchauffez time*3 |
Temp ambiant. à +200°C dans 30min |
| Chambre froide |
Préréfrigérez la limite inférieure |
-65°C |
| Temp. tirez le temps d'arrêt *3 |
Temp ambiant. à -65°C dans 70min |
| Temp. récupération (2-zone) |
États de récupération |
Deux-zone : À hautes températures. minute de l'exposition +125°C 30, à basse température. minute de l'exposition -40°C 30 ; Spécimen 6,5 kilogramme (panier 1.5kg de spécimen) |
| Temp. temps de rétablissement |
Dans un délai de 10 mn. |
| Construction |
Matériel externe |
Cold-rolled rouille-a rendu la plaque d'acier résistante |
| Matériel de zone d'essai |
Acier inoxydable SUS304 |
| Door*4 |
La porte manuelle avec ouvrent le bouton |
| Appareil de chauffage |
Appareil de chauffage de fil de bande |
| Unité de réfrigération |
System*5 |
Système de réfrigération mécanique de cascade |
| Compresseur |
Compresseur hermétiquement scellé de rouleau |
| Mécanisme d'expansion |
Valve électronique d'expansion |
| Réfrigérant |
Côté à hautes températures : R404A, côté à basse température R23 |
| Refroidisseur |
Échangeur de chaleur soudé de plat d'acier inoxydable |
| Circulateur d'air |
Fan de sirocco |
| Une unité plus humide d'entraînement |
Cylindre d'air |
| Garnitures |
Port de câble avec le diamètre 100mm du côté gauche (le côté droit et la taille sur mesure de diamètre sont disponibles comme options), terminal de contrôle d'alimentation d'énergie de spécimen |
| Dimensions intérieures (W x H X D) |
350 X.400 X 350 |
500 x 450 x 450 |
Adapté aux besoins du client |
| Capacité de zone d'essai |
50L |
100L |
Adapté aux besoins du client |
| Charge de zone d'essai |
5 kilogrammes |
10 kilogrammes |
Adapté aux besoins du client |
| Dimensions extérieures (W x H X D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Adapté aux besoins du client |
| Poids |
800kg |
1100kg |
NON-DÉTERMINÉ |
|
Conditions de service
|
Conditions ambiantes permises |
+5~30°C |
| Alimentation d'énergie |
AC380V, 50/60Hz, triphasé, 30A |
| Approvisionnement en eau de refroidissement pressure*6 |
02~0.4Mpa |
| Approvisionnement en eau de refroidissement rate*6 |
³ /h de 8m |
| Température de l'eau de opération de refroidissement. gamme |
°C +18 à 23 |
| Niveau sonore |
le DB 70 ou s'abaissent |
3.Notes
1) si la limite inférieure de gamme à hautes températures d'exposition + le 60°C est exigée ou la limite inférieure -60°C de gamme à basse température d'exposition, choisissez svp l'option « d'exposition de température ambiante »
2)Si le besoin de fluctuation de temp au-dessous de ±1.8°C choisissent svp « le paquet à basse température de fluctuation »
3) l'échauffement de la température/temps d'arrêt de traction s'appliquent seulement pendant l'opération indépendante de chambre
4) si la porte coulissante automatiquement actionnée exigée, choisissent svp « automatiquement le paquet de porte »
5) condensateur refroidi à l'air/condensateur à refroidissement par eau chacun des deux disponibles
6) s'appliquent sur le condensateur à refroidissement par eau seulement
4. Les dispositifs de sécurité de la Taille-basse chambre Environmtntal de choc thermique de la température examinent la chambre
1)Commutateur de protection de surchauffe de salle chaude
2)Commutateur froid de protection de surchauffe de chambre
3)Alarme circulatrice de surcharge d'air
4)Protecteur haut-bas de pression de réfrigérateur
5)Commutateur de la température de compresseur
6)Commutateur de pression atmosphérique
7)Fusible
8)Relais de suspension en eau (spécifications à refroidissement par eau seulement)
9)Disjoncteur de compresseur
10)Disjoncteur d'appareil de chauffage
11)La surchauffe de zone d'essai/surrefroidissent le protecteur
12)Valve de purge d'air
5.Control
Opération et arrangements simplifiés en employant un affichage d'affichage à cristaux liquides d'écran tactile (les instructions ont montré à l'écran). -aglance à la confirmation des cartes-test, des températures de zone d'essai, des cycles de la température, et des affichages de graphique de tendance.
| Établissement |
Principal intrant interactif par l'écran tactile |
| Affichage |
Affichage à cristaux liquides (5,7 pouces) |
| Fonction de contrôle de température |
Zone d'essai : temp d'exposition.
Salle chaude : préchauffage du temp.
Chambre froide : temp de préréfrigération.
|
| Contrôle de PID |
| Température ambiante de préréglage |
Haute température : 60 to200'C
Basse température : -78 à 0' C
|
| Résolution d'arrangement |
1' C |
| Entrée |
Type T (cuivre/Cuivre-nickel) de thermocouple |
| Chaînes d'arrangement et d'indication |
Temps de préréglage : 0 mn à 99 heures et 59 mn.
Cycle de préréglage : 1 à 9 999 cycles
|
| Fonction accessoire |
Préréglage de minuterie
La surchauffe surrefroidissent la protection
Sélection de récupération de panne de courant
Arrangement de temps de rétablissement de la température
Mémoire de programme
Interruption automatique de puissance
Affichage programmé de temps
Examinez la sélection de mode d'achèvement
Tendez le graphique
Alarmez l'affichage d'histoire
Calibrage de capteur
Communication de RS-232/USB
|

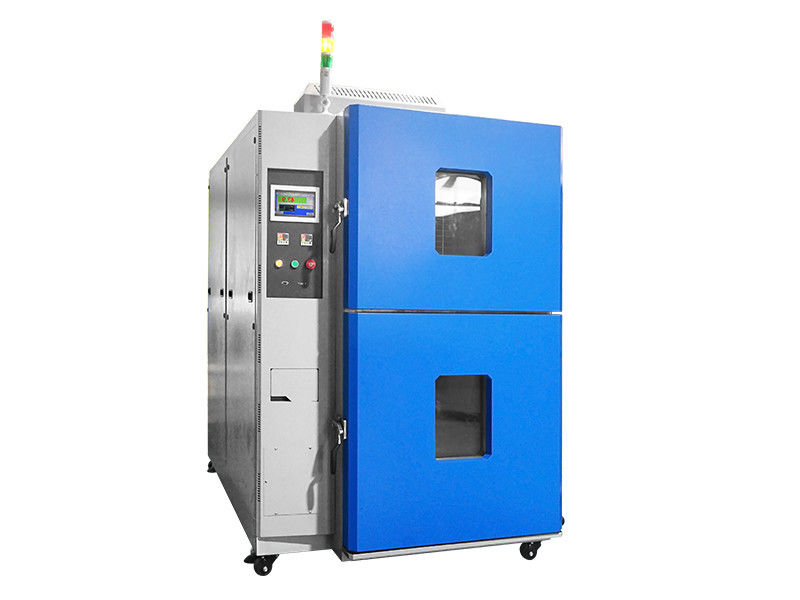

6. Taille-basse vue de chambre d'essai d'Environmtntal de chambre de choc thermique de la température :
