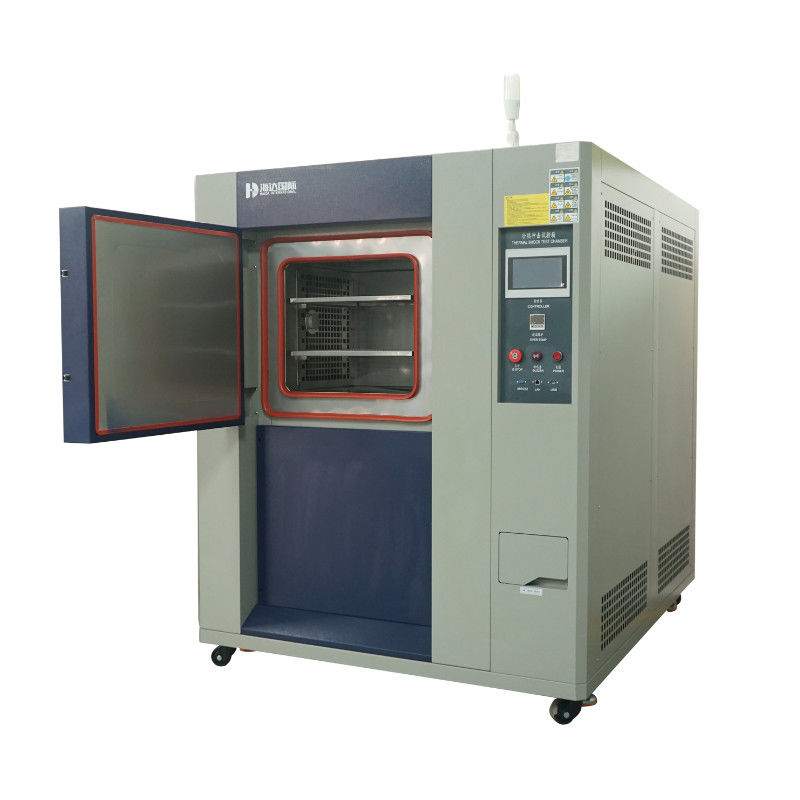

Chambre d'essai environnementale de température et de choc thermique certifiée CE AC380V 50/60Hz
Chambre de choc thermique.pdf
1Décrit:
La chambre d'essai de choc thermique est utilisée pour tester l'étendue de support des structures de matériaux et des matériaux composites dans un environnement à haute température instantanée et continue et à température extrêmement basse,qui doit être testé dans les plus brefs délais pour sa dilatation et sa contraction thermiques causées par des changements chimiques ou des dommages physiques.L'électronique et d'autres matériaux peuvent servir de base à l'amélioration de leurs produits ou de référence.
2. Spécifications de la chambre d'essai thermique:
|
Système
|
Essai à deux zones par commutation de l'amortisseur
|
|
Chambre à trois zones
|
|
Modèle
|
Les données sont fournies par les autorités compétentes de l'État membre.
|
Les données de l'échantillon doivent être prises en compte dans la mesure où elles sont suffisamment fiables.
|
Personnalisé
|
|
Résultats
|
Zone d'essai
|
Plage d'exposition à haute température*1
|
+60 à +200°C
|
|
Plage d'exposition à basse température*1
|
-65 à 0 °C
|
|
Fluctuation de température *2
|
±1,8°C
|
|
Chambre à chaud
|
Limite supérieure de préchauffage
|
+200°C
|
|
Temp. temps de réchauffement*3
|
Température ambiante à +200°C dans les 30 min
|
|
Chambre à froid
|
Limites inférieures de pré-refroidissement
|
-65°C
|
|
Temps de réduction*3
|
Température ambiante à -65°C dans les 70 min
|
|
Récupération temporaire (zone 2)
|
Conditions de recouvrement
|
Deux zones: Exposition à haute température +125°C 30 min, Exposition à basse température -40°C 30 min; Essai de 6,5 kg (panier de 1,5 kg)
|
|
Temps de récupération temporaire
|
Dans dix minutes.
|
|
Construction
|
Matériau extérieur
|
Plaques d'acier laminées à froid à résistance à la rouille
|
|
Matériau de la zone d'essai
|
SUS304 en acier inoxydable
|
|
Porte*4
|
Porte manuelle avec bouton de déverrouillage
|
|
Chauffage
|
Chauffe-fil à bande
|
|
Unité de réfrigération
|
Système*5
|
Système de réfrigération mécanique en cascade
|
|
Compresseur
|
Compresseur à rouleaux hermétiquement scellé
|
|
Mécanisme d'expansion
|
Ventilateur de dilatation électronique
|
|
Réfrigérant
|
Partie haute température:R404A, côté basse température R23
|
|
Un refroidisseur
|
Échangeur de chaleur à plaques soudéses en acier inoxydable
|
|
Circulateur d'air
|
Ventilateur à sirop
|
|
Unité motrice de l'amortisseur
|
Bouteille d'air
|
|
Les accessoires
|
Port de câble avec un diamètre de 100 mm sur le côté gauche (le côté droit et la taille du diamètre sur mesure sont disponibles en option), échantillon de terminal de commande d'alimentation
|
|
Dimensions intérieures (W x H x D)
|
350 x 400 x 350
|
500 x 450 x 450
|
Personnalisé
|
|
Capacité de la zone d'essai
|
50 litres
|
100 litres
|
Personnalisé
|
|
Charge de la zone d'essai
|
5 kg
|
10 kilos
|
Personnalisé
|
|
Dimensions extérieures (W x H x D)
|
1230 x 1830 x 1270
|
1380 x 1980 x 1370
|
Personnalisé
|
|
Le poids
|
800 kg
|
1100 kg
|
N/A
|
|
Exigences d'utilité
|
Conditions ambiantes admissibles
|
+5 à 30°C
|
|
Énergie électrique
|
AC380V, 50/60Hz, trois phases, 30A
|
|
Pression d'alimentation en eau de refroidissement*6
|
02 à 0,4 MPa
|
|
Taux d'approvisionnement en eau de refroidissement*6
|
8 m3/h
|
|
Plage de température de l'eau de refroidissement de fonctionnement
|
+18 à 23 °C
|
|
Niveau de bruit
|
70 dB ou moins
|
3. Dispositifs de sécurité de la chambre d'essai contre les chocs thermiques :
Commutateur de protection contre la surchauffe de la chambre chaude
Commutateur de protection contre la surchauffe de la chambre froide
Alarme de surcharge de la circulation d'air
Protecteur haute/basse pression du réfrigérateur
Commutateur de température du compresseur
Commutateur de pression d'air
Fuseau
Relais à suspension d'eau (spécification seulement refroidie à l'eau)
Disjoncteur de compresseur
Disjoncteur de chauffage
Protecteur de surchauffe/surrefroidissement de la zone d'essai
Ventilateur de purge d'air
4. Notes
1. Si la plage d'exposition à haute température + 60°C est requise ou si la plage d'exposition à basse température - 60°C est requise, veuillez sélectionner l'option "exposition à température ambiante"
2Si la fluctuation de la température doit être inférieure à ±1,8°C, veuillez sélectionner le package "Fluctuation de la température basse"
3. température temps de chauffage/démarrage sont applicables uniquement pendant le fonctionnement indépendant de la chambre
4. Si la porte coulissante à actionnement automatique est requise, veuillez sélectionner le paquet porte automatique
5. Condensateur refroidi à l' air / condensateur refroidi à l' eau tous deux disponibles
6. Appliquer uniquement sur le condensateur refroidi à l' eau
5- Le contrôle.
(système LCD interactif à écran tactile couleur)
Opération et réglages simplifiés par l'utilisation d'un écran LCD tactile (instructions affichées à l'écran).et affichage des graphiques de tendance.
|
Réglage
|
Entrée interactive de touche par panneau tactile
|
|
Affichage
|
Écran LCD (5,7 pouces)
|
|
Fonction de régulation de la température
|
Zone d'essai: température d'exposition
Chambre chaude: température de préchauffage.
Chambre froide: température de pré-refroidissement.
|
|
Contrôle du PID
|
|
Plage de température prédéfinie
|
Température élevée: 60 à 200 °C
Température basse: -78 à 0°C
|
|
Résolution définie
|
1 ̊C
|
|
Résultats de l'analyse
|
Le type de thermocouple T (cuivre/cuivre-nickel)
|
|
Plage de réglage et d'indication
|
Temps préréglé: de 0 min. à 99 heures et 59 min.
Cycle prédéfini: de 1 à 9,999 cycles
|
|
Fonction d'accessoire
|
Pré-réglage de la minuterie
Protection contre la surchauffe et le refroidissement
Sélection de la panne de courant/récupération
Réglage du temps de récupération de la température
Mémoire du programme
Arrêt automatique de l'alimentation
Affichage de l'heure programmée
Sélection du mode d'achèvement du test
Graphique de tendance
Affichage de l'historique des alarmes
Étalonnage des capteurs
Communication RS-232 ou USB
|
6. Emballage et expédition
Simulation Client Animatronique Les tricératops sont recouverts d'un film à bulles d'air avant d'être placés dans le boîtier en bois, qui a non seulement une bonne absorption des chocs, une bonne résistance aux chocs,l'étanchéité thermique et présente également les avantages d'être non toxique, sans odeur, corrosion par l'humidité, bonne transparence, etc.
7Nos services
Si vous rencontrez des problèmes à l'avenir pendant le processus de test, nous vous promettons de vous répondre dans les 48 heures et de fournir une solution dans les 3 jours ouvrables.Nous pouvons offrir une vidéo de fonctionnement et un manuel d'utilisation en anglaisSi les clients ont besoin d'un service sur place, les frais de transport et de déplacement seront à la charge du client.
1. Pré-service
24 heures de service en ligne pour votre consultation.
Aidez-moi à choisir le bon modèle, et une série de conseils.
2. service intermédiaire
--Je vous offre la meilleure offre
-- Fournir des réductions pour de nombreux ensembles de commande
--Faites la demande du client:
--Choisissez le terme de paiement qui vous convient.
--Prompte production et livraison, vous informer à temps.
--Pouvez fournir la valeur de la facture comme vous le souhaitez pour diminuer votre impôt.
3. service après-vente
- 1 an de garantie et maintenance à vie.
- Les ingénieurs techniques sont disponibles pour la formation à l'étranger.
--Changement gratuit pour certaines pièces
--Consultation technique par télécommande
--DVD d'installation gratuit
--Plan de maintenance
4Engagement:
Nous signerons une lettre d'engagement en signant le contrat, ce qui améliorera votre confiance en nous.
5"Bon emballage:
Bon emballage: Simulation client animatronique Les tricératops sont recouverts d'un film à bulles d'air avant d'être placés dans un boîtier en bois, qui a non seulement une bonne absorption des chocs, une bonne résistance aux chocs,l'étanchéité thermique et présente également les avantages d'être non toxique, sans odeur, corrosion par l'humidité, bonne transparence, etc.
8. FAQ
Pourquoi nous avoir choisis?
1- Attention au service Pour les prises de différents pays, changer manuellement la tension de 110V à 220V, indicateur de sécurité.
2Excellent service après-vente:
18 mois de garantie, en plus, on peut vous aider à réparer votre contrôleur, même si ce n'est pas de notre usine.
3.L'engagement:
Nous signerons une lettre d'engagement en signant le contrat, ce qui améliorera votre confiance en nous.
4.Bon emballage:
Simulation Client Animatronique Les tricératops sont recouverts d'un film à bulles d'air avant d'être placés dans le boîtier en bois, qui a non seulement une bonne absorption des chocs, une bonne résistance aux chocs,l'étanchéité thermique et présente également les avantages d'être non toxique, sans odeur, corrosion par l'humidité, bonne transparence, etc.
