Détails sur le produit:
|
Max. coup de cœur: | 650mm (incluez le montage) | Vitesse d'essai: | 20-300mm/min (ajusté par le bouton) |
---|---|---|---|
Moteur: | Moteur servo de Panasonic | Je vais me faire foutre!: | Haute vis précise de boule |
Le pouvoir: | 1∮, AC220V, 50HZ | Le poids: | Approx.36kg |
Mettre en évidence: | équipement de test universel,Équipements d'essai de tension |

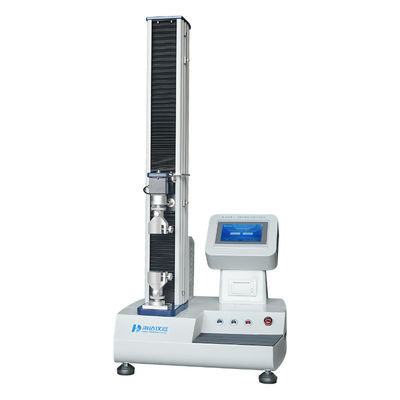

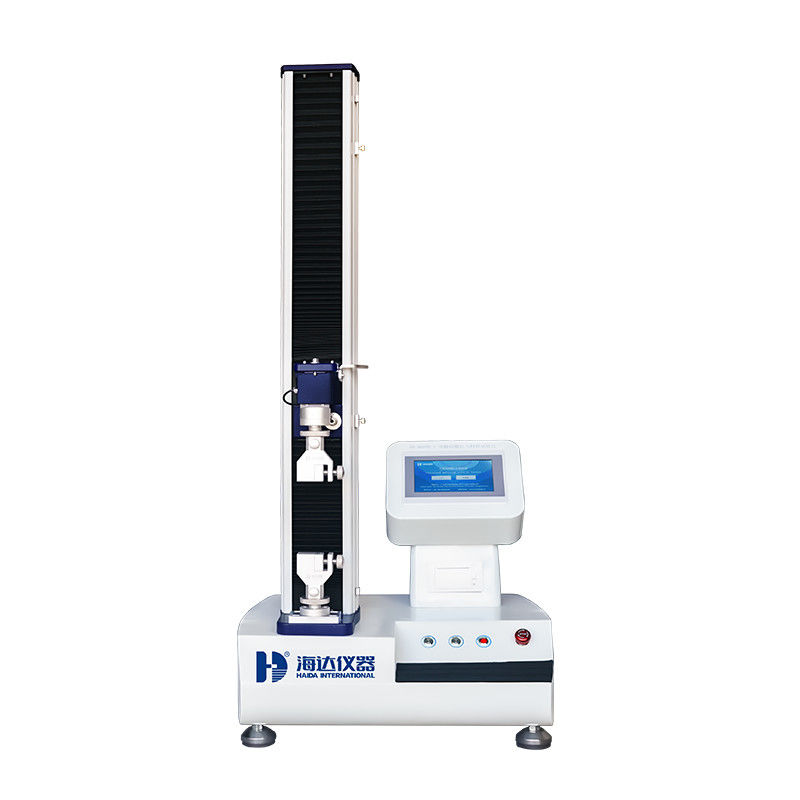

Testeur de résistance à la traction par dépollution d'adhésifs / équipement avec contrôle informatique
Application du projet
Les testeurs de résistance à la traction sont des appareils économiques mais fonctionnels de haut niveau largement utilisés pour les tests de tension, de compression, de flexion et de cisaillement de toutes sortes de matériaux.
L'objet de l'essai
Testeur de résistance à la traction principalement utilisé pour tester les matériaux métalliques et non métalliques tels que le caoutchouc, le plastique, le fil et le câble, le câble à fibre optique,les ceintures de sécurité, ceintures de sécurité, ceintures en cuir, matériaux composites, profilés en plastique, membrane imperméable, acier, cuivre, profilés, acier à ressorts, acier de roulement, acier inoxydable, pièces moulées, acier, acier,une tension de fil métallique non ferreux, compression, flexion, cisaillement, écaillage, déchirure, prolongation de deux autres essais.
1.Cette machine adopte une structure de type cylindre d'huile au fond, une charge hydraulique, un échantillon de serrage hydraulique.
2. étanchéité de dégagement d'huile au lieu de l'étanchéité d'anneau O. Gardez le cylindre de chargement stable et sans entretien.
3. contrôle manuel de chargement des vannes hydrauliques, donnent le haut rendement de l'essai commun.
4. Capacité de charge de 300 à 2000 KN.
Principales caractéristiques
※ haute précision cellule de charge, encodeur et extensomètre en option pour tester la force, le déplacement et l'extension.
※ Servo contrôle de la vitesse de 0,01 mm/min à 500 mm/min par le servo moteur.
※ Facile à installer de nombreux types de poignées de test et accessoires pour faire de nombreux types de test
※ Indication du résultat de test en temps réel et de la valeur de pointe.
※ En option, sauvegarde des données et impression des résultats de test par mini-imprimante.
※ Deux types de système d'administration utilisateur pour opérateur commun et administrateur système
※ Option de prise Ethernet et d'interface informatique pour se connecter à un PC ou un ordinateur portable en ajoutant un logiciel,
※ Il peut être réglé un contrôle informatique 3 servo machine d'essai de contrôle en boucle fermée par charge, déplacement et l'extension
Accessoires standard
Le codeur est installé, la cellule de charge est installée, le servo-moteur est intégré, la carte de commande et l'unité d'affichage, la poignée à tension plate, les plaques de compression, l'outil d'installation et les câbles.
Accessoires facultatifs
Extensomètre de type jauge de contrainte, Extensomètre de grande déformation;Interface et logiciel pour ordinateur;ordinateur, système d'exploitation Windows, imprimante;
Résumé technique
ProLine est disponible avec des vitesses de test allant de 0,0005 à 1500 mm/min, selon le type.
La gamme de vitesses d'essai élevée peut être utilisée sans restriction; en outre, des charges d'essai allant jusqu'à 110% de la charge nominale de la machine sont permises pour compenser les combinaisons lourdes d'appareils d'essai,accessoires etc..
ProLine est disponible pour des charges d'essai allant jusqu'à 100 kN et avec des hauteurs de zone d'essai de 1050 mm à 1450 mm.
ProLine peut être utilisé avec des PC ou des ordinateurs portables commerciaux standard et ne nécessite pas de carte d'expansion spéciale.
Paramètres techniques
Les postes | Spécification |
Capteur | Celtron cellule de charge |
Capacité | 10,20,50,100200 kg |
Changement d'unité | G, KG, N, LB |
Appareil d' affichage | PC et écran LCD |
Résolution | 1/250,000 |
Précision | ± 0,5% |
Max. coup de cœur. | 1000 mm (y compris le luminaire) |
Vitesse d'essai | 0.1 à 500 mm/min (réglable) |
Moteur | Servo moteur Panasonic |
Je vais me faire foutre! | vis à bille de haute précision |
Précision de l'allongement | 0.001 mm |
Le pouvoir | 220 V, 50 Hz |
Le poids | Environ 75 kg |
Les accessoires | Un ensemble de pinces à traction, un ensemble d'ordinateur Lenovo, un CD de logiciel en anglais, un CD vidéo d'utilisation en anglais, un manuel d'utilisation en anglais |
Théorie du test
L'échantillon a été serré entre deux pinces, deux pinces mouvement relatif, en déplaçant le dossier est situé dans la tête de la force du capteur et la machine intégré capteur de déplacement,recueillies lors de la modification de la valeur de la force d'essai et du déplacement, pour calculer le taux de traction, de déchirure, de déformation et d'autres indicateurs de performance de l'échantillon.
Correction de la vitesse:
1. Enregistrer d'abord la position initiale du bras croisé de la machine, sélectionner la valeur de la vitesse sur le panneau de commande (en utilisant une règle droite mesurant la course standard du bras croisé).
2. Le démarreur pendant que le chronomètre électronique commence à compter la station pendant une minute, heure d'arrivée du chronomètre en appuyant sur le bouton pour arrêter la machine,Selon le chronomètre, la valeur de la course du bras croisé est la vitesse par minute (mm / min), en observant la valeur de la différence de traction transversale Tam et la règle de la ligne droite et en calculant la valeur d'erreur de traction transversale du bras ne doit pas dépasser ± 1%.
Précision de l'alignement
1) pour trouver le corps du préliminaire positif
2) l'alignement de précision de la machine d'essai de traction
Après avoir versé les pieds noix solides, avant que le ciment ne soit sec, ne pas autoriser à serrer la noix et les pieds commencer à tester la machine.(Le temps de séchage du ciment est généralement inférieur à 10-15 jours) après que le ciment soit complètement sec, serrer les pieds de la noix de chance sur la précision d'installation de la machine d'essai pour vérifier si la précision d'alignement est cohérente.
Maintenance de la machine
Vérifiez régulièrement les parties de la mâchoire des vis, si elles sont lâches, serrez-les en temps opportun;
La surface coulissante de la plaque d'incrustation et la surface de contact du revêtement de la rainure de la queue de pigeon sur le revêtement doivent être maintenues propres et régulièrement recouvertes d'une fine couche de graisse MoS2 (disulfure de molybdène);
Vérifiez régulièrement la roue d'entraînement et, si elle est lâchée, placez le remontage du tensionneur.
