Machine d'essai de vibrations/secoueur électromagnétique
Introduction :
Le test de vibration aléatoire du secoueur (GB/t2423.56-2006) est excité par un signal d'entrée aléatoire qui comprend toutes les composantes de fréquence dans la plage de fréquences spécifiée (large bande) à tout moment. Sa valeur instantanée obéit à une distribution normale (gaussienne). La distribution dans la plage de fréquences est représentée par la courbe de densité spectrale d'accélération (ASD).
Les vibrations aléatoires sont le type d'excitation le plus courant dans le monde réel. Sa valeur instantanée future ne peut pas être prédite par son état passé, mais ne peut être prédite que sur la base de la probabilité. En fait, ces caractéristiques sont applicables à la plupart des calculs liés aux vibrations aléatoires, tels que la fatigue et les contraintes alternées.
Contrairement au test sinusoïdal, la vibration aléatoire du banc d'essai est toujours excitée et résonnante pendant la durée, bien qu'elle ne puisse pas atteindre la valeur maximale. La plupart des signaux aléatoires en laboratoire ont 3 fois la valeur efficace (RMS), ce qui signifie que la valeur instantanée de l'excitation dans la plage de fréquences de test peut être étendue de zéro à 3 fois la valeur efficace totale (R.M.S.). La plus grande différence à prendre en compte pour l'excitation aléatoire est qu'il y aura un grand nombre d'alternances de contraintes, à la fois positives et négatives, entre les points de croisement. Cette propriété affectera les dommages de fatigue et donc la durée de vie prévue de la défaillance.
Que ce soit une vibration sinusoïdale ou une vibration aléatoire, ce n'est qu'avec une meilleure compréhension de la production, du transport, de l'environnement d'utilisation du produit et des propriétés et caractéristiques de l'équipement de test, que nous pouvons choisir plus correctement notre propre mode de vibration approprié, afin de sélectionner des produits de haute qualité et d'améliorer les performances des produits défectueux.
Système d'essai de vibrations électro-dynamiquesFiche de données de performance :
| Secoueur (Modèle# EDM-2000) |
| Force sinusoïdale (crête) |
30kN |
| Force de choc (crête) |
60 kN |
| Plage de fréquences |
5～2 600 Hz |
| Déplacement (continu) |
100 mm |
| Vitesse maximale |
1,8 m/s |
| Accélération maximale |
75 G |
| Diamètre de l'induit |
445 mm |
| 1er fréquence de résonance d'ordre |
2 400 Hz |
| Moment excentrique admissible |
＞500 Nxm |
| Poids de l'induit |
40 kg |
| Dimension de la vis HE/ST |
M10 (métrique) |
| Fréquence d'isolation des vibrations axiales |
＜3 Hz |
| Charge utile maximale |
500 kg |
| Fuite de flux magnétique |
≤1 mT |
| Dimensions (L×l×H, non emballé) |
1 330x860x1 250 mm |
| Poids (non emballé) |
2 500 kg |
| Installation |
Tapis en caoutchouc (boulons d'ancrage requis) |
| Amplificateur de puissance (Modèle# VSA-H323A) |
| Sortie de l'amplificateur |
30 kVA |
| SNR |
＞65 dB |
| Tension de sortie nominale |
120 Vrms |
| Rendement de l'amplificateur |
＞ 90% |
| Dimensions (L×l×H, non emballé) |
800x900x2 100 mm |
| Poids (non emballé) |
500 kg |
| Soufflante (Modèle# PBL-W30) |
| Volume d'air |
0,46 m3/s |
| Puissance |
7,5 kW |
| Diamètre du conduit d'air |
200 mm |
| Pression d'air |
8,8 kPa |
| Installation |
Peut être connecté au plafond (jusqu'à deux coudes à 90 degrés), course maximale de 20 ' |
| Table coulissante horizontale (Modèle# 30ST-600M) |
| Dimensions |
600x600 mm |
| Épaisseur |
45 mm |
| Limite de fréquence |
2 000 Hz |
| Masse effective |
54 kg |
|
Remarque :
1. Un palier à film d'huile haute pression est utilisé pour une meilleure uniformité.
|
| Contrôleur de vibrations et accéléromètre |
| Contrôleur de vibrations VT-9008-4 |
Contrôleur de vibrations à 4 canaux avec sinus et auto-étalonnage. |
| Accéléromètre EA-YD-181 |
100 mV/g, Plage : 50 g, Fréquence de fonctionnement : 1-10 kHz, Poids : 11 grammes, avec câble à faible bruit de 10 pieds |
| Autres fonctions/accessoires pris en charge |
| Chambres environnementales |
Pris en charge |
| Appareils mobiles |
Personnalisable |
| Panneaux d'isolation |
Personnalisable |
| Fixation |
Personnalisable |
| Environnement de travail du système |
| Plage de température |
0-40℃ |
| Plage d'humidité |
0～90 %, sans condensation |
| Exigences d'alimentation |
380 V/3ph/50 Hz, 40 kVA |
| Pression de l'air comprimé |
0,6 Mpa |
Comment l'utiliser :
1, le manuel de contrôle pour terminer la procédure
2, en cas d'erreur de fonctionnement, de sorte qu'il ne peut pas fonctionner, vous pouvez utiliser la méthode de récupération des étapes de l'entrée, puis définir un seul groupe ou d'autres étapes de fonctionnement.
3, avant utilisation, appuyez sur l'interrupteur de démarrage externe, apparaît COO, c'est-à-dire laissez aller, ouvre la clé.
4, corps de Taiwan :
1 Le manchon de pied du corps de la table autant que possible fixe
2 alimentation sur/travail dans la ligne de sortie ne peut pas être débranchée
3 Placez le niveau autant que possible
4 les composants peuvent être modifiés, la ligne ne doit pas être modifiée ou à partir de la connexion.
5 Le corps de Taiwan ne doit pas être en tout ou en partie réorganisé, uniquement selon les spécifications pour un seul composant et avec le mot de passe de confirmation d'origine.
5, l'amplitude à l'intérieur du code
1. Ne pas ajuster trop grand avant ou après le démarrage
2) amplitude discrète de modulation d'amplitude élevée
3 Bouton d'amplitude du panneau de commande placé en position centrale éléments de test : placé pour se concentrer sur le point principal, réduire le plat gauche droit.
4 Boîte de contrôle : ne peut pas être placée sur le dessus ou sous le fonctionnement
6, Code interne : réinitialiser en cas d'exécution ou de fonctionnement incorrect
7, Boîte de contrôle :
1) La ligne de connexion du corps doit être verrouillée fermement après la suspension
2 l'interrupteur de direction de vibration et la ligne de connexion de sortie sont en correspondance, ne peuvent pas se connecter de manière incorrecte
8, tests : les tests non spéciaux doivent utiliser des tests en pleine onde
9, le corps de Taiwan : ne peut pas produire le son de la collision, l'axe central supérieur et inférieur se touchent mutuellement provoquera la rupture de la pièce en acier à ressort pour être immédiatement arrêté, la modulation d'amplitude est ajustée petite puis s'allume.
10, autre inconnu :
Ne modifiez pas arbitrairement les composants et les lignes internes
11, la raison est mauvaise :
1 L'utilisation de modèles informatiques ne peut pas être utilisée pour le contrôle de la table vibrante
2 ne peut pas recharger le pilote
2, pour le test Ista-ia, l'opérateur pour protéger l'échantillon, pour empêcher les pièces de test de glisser hors de la table

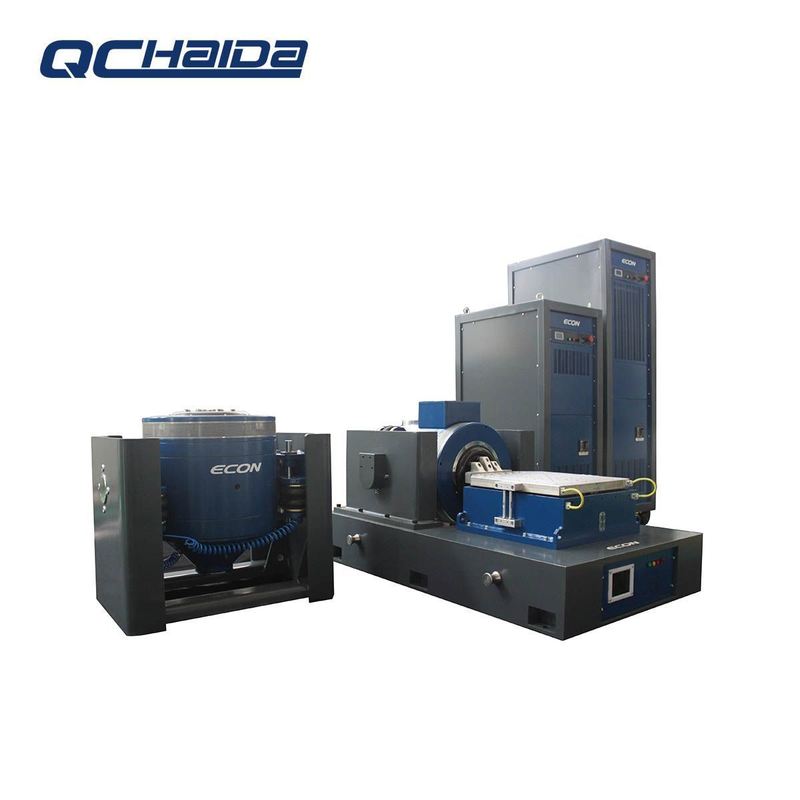

Images du système d'essai de vibrations électro-dynamiques
Service après-vente :
En cas de problème pendant votre processus de test, nous garantissons :
Réponse rapide : Une réponse formelle dans les 48 heures.
Résolution rapide : Une solution proposée dans les 3 jours ouvrables.
Assistance complète : Accès aux manuels d'utilisation en anglais, aux vidéos d'instructions et à l'assistance par vidéoconférence.
Pourquoi nous choisir ?
Conception prête pour le monde
Commutation automatique de tension intégrée (110 V/220 V), compatibilité des prises internationales et protection des indicateurs certifiée sécurité.
Support après-vente exceptionnel
Garantie complète de 18 mois. Avantage unique dans l'industrie : Service de réparation gratuit pour les contrôleurs – même les unités concurrentes. Il suffit de nous expédier le contrôleur.
Engagement de qualité contraignant
Une lettre d'assurance qualité formelle accompagne chaque signature de contrat, garantissant la performance et instaurant la confiance.
Emballage de protection de qualité industrielle
(par exemple, Triceratops) est emballé individuellement dans un film à bulles antistatique et fixé dans des caisses en bois renforcées. Cela garantit :
• Absorption des chocs et résistance aux chocs
• Protection contre l'humidité et la corrosion
• Matériaux non toxiques et inodores
• Transparence optimale pour l'inspection
FAQ :Q : Êtes-vous une société commerciale ou un fabricant ?
R : Fabricant intégré avec plus de 21 ans d'expérience dans les équipements de test et 6 ans d'expertise en exportation.
Q : Quel est votre délai de livraison après la confirmation de la commande ?
R : Commandes standard : 10 à 25 jours ouvrables
Commandes en stock : Expédition dans les 3 jours
Remarque : Les délais de livraison varient en fonction des spécifications du produit et du volume de la commande.
Q : Quelles sont vos conditions de garantie et de service après-vente ?
R : Garantie complète de 12 mois sur toutes les machines d'essai
Avantage unique dans l'industrie : Réparations gratuites des contrôleurs (y compris les unités non HAIDA)
Assistance après la garantie : Équipe technique dédiée au dépannage, aux conseils opérationnels et à la résolution des plaintes
Q : Comment assurez-vous la qualité et le service des produits ?
R : Inspection à 100 % avant expédition avec tests de performance complets
Conception prête pour le monde : Commutation automatique de tension (110 V/220 V), prises internationales, indicateurs certifiés sécurité
Support de formation à plusieurs niveaux :
✓ Vidéos d'instructions d'utilisation
✓ Formation des ingénieurs sur site (sur demande)
Fiabilité éprouvée sur le marché :
Reconnu mondialement par les utilisateurs industriels
Q : Proposez-vous la personnalisation des produits ?
R : Oui, nous développons des solutions sur mesure en fonction de vos paramètres techniques et de vos exigences d'application.
