Détails sur le produit:
|
Temp. fluctuation *2: | ±1.8°C | Préchauffez la limite supérieure: | +200°C |
---|---|---|---|
Temp. réchauffez time*3: | Temp ambiant. à +200°C dans 30min | Préréfrigérez la limite inférieure: | -65°C |
Temp. tirez le temps d'arrêt *3: | Temp ambiant. à -65°C dans 70min | Matériel externe: | Cold-rolled rouille-a rendu la plaque d'acier résistante |
Alimentation: | AC380V, 50/60Hz, triphasé, 30A | Approvisionnement en eau de refroidissement pressure*6: | 02~0.4Mpa |
Surligner: | Chambre de Test environnemental,équipement environnemental d'essai en laboratoire |

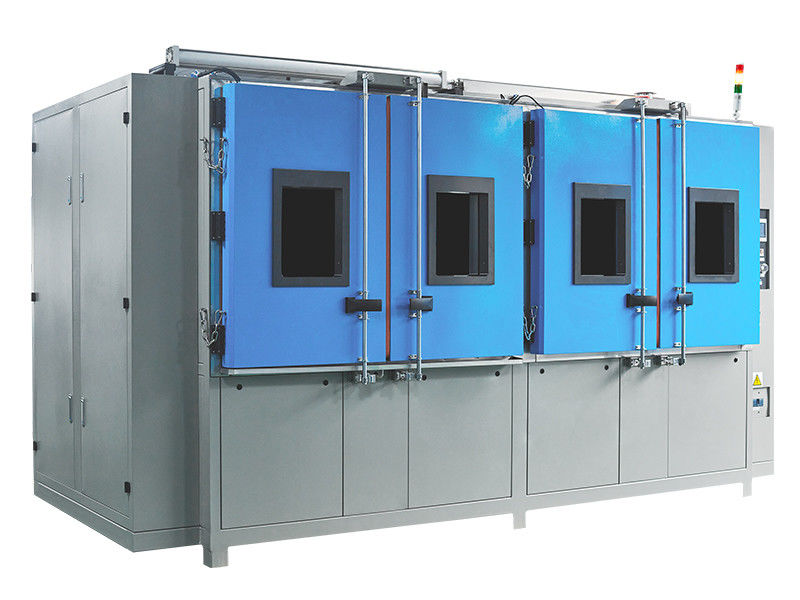

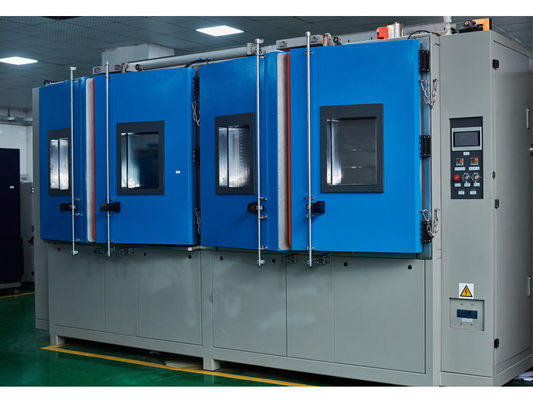

Chambre thermique de choc thermique de circulation d'air de lien du condensateur évaporatif BTC
1. Description :
La chambre thermique de choc thermique de circulation d'air de lien du condensateur évaporatif BTC est employée pour examiner ou la structure de matériau composite, dans un instant par la température extrêmement à hautes températures et basse sous l'environnement continu peut supporter le degré, dans l'heure la plus courte possible d'examiner son rétrécissement froid de cales de la chaleur provoqué par des dommages chimiques ou physiques
Répondez aux normes :
Méthode de l'essai GB/T2423.1 à la basse température ; Méthode à hautes températures de l'essai GB/T2423.2 ;
Essai de la température GB/T2423.22 ; Essai au choc de la température GJB150.5 ;
Essai au choc de la température GJB360.7-87 ; GJB367.2-87, essai au choc des 405 températures.
Chambre d'essai de la température de série de la chambre SJ/y73 T10186-91 d'essai de la température de série de SJ/y73 T10187-91
Méthode d'essai du _IEC68-2-14 de changements de température de GB/T2424.13 N_ - méthode de 2002 essais pour la directive d'essai de changement de température
Règles générales de pièces d'auto de l'essai de désagrégation de la température GB/T2423.22-2002 QC/T17-92
Connecteur électrique thermique de programme d'essai du choc EIA364-32 (cycle de la température) et prise de l'évaluation d'impact sur l'environnement
le système de réfrigération
systèmes et compresseurs de réfrigération : Pour assurer les conditions de la température de taux et de minimum de refroidissement de chambre, la chambre d'essai utilisant le système de réfrigération binaire de fréon de cascade d'un COPELANDBAN allemand composé de compresseurs semi-hermétiques. Le système de cycle de réfrigération de cascade inclut une haute pression et un cycle de réfrigération de basse pression, qui est relié au condensateur d'évaporation de conteneur, vaporisateur et le condensateur fonctionnera comme vaporisateur de circulation de basse pression comme condensateur de la circulation à haute pression avec.
La conception et l'application de la technologie de règlement d'énergie de système de réfrigération, un traitement efficace peuvent garantir mais également sur l'énergie et la capacité de refroidissement des systèmes de réfrigération peuvent être ajustés dans le cas du fonctionnement normal de l'unité de réfrigération, de sorte que des frais d'exploitation du système de réfrigération et échec vers le bas sur plus d'état de l'économie.
travaux de réfrigération :
le niveau du cycle de réfrigération sont employés contre la carte si le cycle, qui se compose de deux processus isothermes et deux adiabatiques, dont le processus est comme suit : un réfrigérant par la compression adiabatique de compresseur à un à haute pression, la puissance la température de gaz d'échappement après le réfrigérant par le condensateur isothermally aux environs de la chaleur moyenne moyenne d'échange thermique à quatre semaines. Après que le réfrigérant traverse le travail adiabatique d'expansion de robinet d'isolement, quand la température réfrigérante diminue. Cette boucle à plusieurs reprises pour réaliser le but du refroidissement.
Caractéristiques
Système |
essai de Deux-zone au moyen de commutation plus humide |
|||||||
chambre de Trois-zone |
||||||||
Modèle |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Adapté aux besoins du client |
|||||
Représentation |
Zone d'essai |
À hautes températures. exposition range*1 |
+60~ à +200°C |
|||||
À basse température. exposition range*1 |
°C de -65to 0 |
|||||||
Temp. fluctuation *2 |
±1.8°C |
|||||||
Salle chaude |
Préchauffez la limite supérieure |
+200°C |
||||||
Temp. réchauffez time*3 |
Temp ambiant. à +200°C dans 30min |
|||||||
Chambre froide |
Préréfrigérez la limite inférieure |
-65°C |
||||||
Temp. tirez le temps d'arrêt *3 |
Temp ambiant. à -65°C dans 70min |
|||||||
Temp. récupération (2-zone) |
États de récupération |
Deux-zone : À hautes températures. minute de l'exposition +125°C 30, à basse température. minute de l'exposition -40°C 30 ; Spécimen 6,5 kilogramme (panier 1.5kg de spécimen) |
||||||
Temp. temps de rétablissement |
Dans un délai de 10 mn. |
|||||||
Construction |
Matériel externe |
Cold-rolled rouille-a rendu la plaque d'acier résistante |
||||||
Matériel de zone d'essai |
Acier inoxydable SUS304 |
|||||||
Door*4 |
La porte manuelle avec ouvrent le bouton |
|||||||
Appareil de chauffage |
Appareil de chauffage de fil de bande |
|||||||
Unité de réfrigération |
System*5 |
Système de réfrigération mécanique de cascade |
||||||
Compresseur |
Compresseur hermétiquement scellé de rouleau |
|||||||
Mécanisme d'expansion |
Valve électronique d'expansion |
|||||||
Réfrigérant |
Côté à hautes températures : R404A, côté à basse température R23 |
|||||||
Refroidisseur |
Échangeur de chaleur soudé de plat d'acier inoxydable |
|||||||
Circulateur d'air |
Fan de sirocco |
|||||||
Une unité plus humide d'entraînement |
Cylindre d'air |
|||||||
Garnitures |
Port de câble avec le diamètre 100mm du côté gauche (le côté droit et la taille sur mesure de diamètre sont disponibles comme options), terminal de contrôle d'alimentation d'énergie de spécimen |
|||||||
Dimensions intérieures (W x H X D) |
350 X.400 X 350 |
500 x 450 x 450 |
Adapté aux besoins du client |
|||||
Capacité de zone d'essai |
50L |
100L |
Adapté aux besoins du client |
|||||
Charge de zone d'essai |
5 kilogrammes |
10 kilogrammes |
Adapté aux besoins du client |
|||||
Dimensions extérieures (W x H X D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Adapté aux besoins du client |
|||||
Poids |
800kg |
1100kg |
NON-DÉTERMINÉ |
|||||
Conditions de service
|
Conditions ambiantes permises |
+5~30°C |
||||||
Alimentation d'énergie |
AC380V, 50/60Hz, triphasé, 30A |
|||||||
Approvisionnement en eau de refroidissement pressure*6 |
02~0.4Mpa |
|||||||
Approvisionnement en eau de refroidissement rate*6 |
³ /h de 8m |
|||||||
Température de l'eau de opération de refroidissement. gamme |
°C +18 à 23 |
|||||||
Niveau sonore |
le DB 70 ou s'abaissent |
Notes
1. Si la limite inférieure de gamme à hautes températures d'exposition + le 60°C est exigée ou la limite inférieure -60°C de gamme à basse température d'exposition, choisissez svp l'option « d'exposition de température ambiante »
2. Si le besoin de fluctuation de temp au-dessous de ±1.8°C choisissent svp « le paquet à basse température de fluctuation »
3. L'échauffement de la température/temps d'arrêt de traction s'appliquent seulement pendant l'opération indépendante de chambre
4. Si la porte coulissante automatiquement actionnée exigée, choisissent svp « automatiquement le paquet de porte »
5. Condensateur refroidi à l'air/condensateur à refroidissement par eau chacun des deux disponibles
6. Appliquez sur le condensateur à refroidissement par eau seulement
