1. Description :

Le choc examinant la chambre de choc thermique de fenêtre de visionnement de système de purge d'air sec est la machine d'essai parfaite des composants électroniques, du métal, des matériaux chimiques, des composants d'automation, du module de communication, de l'industrie de défense nationale, de l'industrie aérospatiale, du substrat de BGA, de carte PCB, de la puce électronique IC, des matériaux de polymère en céramique et haut de semi-conducteur. Degré dans un instant par extrêmement les hautes températures et extrêmement - l'environnement de basse température peut tolérer continu, par lequel les changements chimiques pendant la plupart de la courte durée d'examiner sa dilatation thermique et contraction provoquées par des dommages physiques

2. Les caractéristiques du choc de la température de ciel et terre de Trois-zone simulent la machine :

Caractéristiques du produit

1. Le temps de rétablissement de la température de l'échantillon s'est raccourci par deux cas.

2. La méthode de deux boîtes a été adoptée pour raccourcir le temps d'essai.

3. Réduit considérablement l'impact de vibration de l'échantillon quand il se déplace le secteur d'expérimentation.

4. Avec la fonction de récupération de température ambiante. Alors l'échantillon peut être sans risque enlevé après essai.

5. Facile de mesurer l'échantillon et équipé du câblage extérieurement appliqué de câble de tension.

3. Les dispositifs de sécurité du choc de la température de ciel et terre de Trois-zone simulent la machine :

1. Commutateur de protection de surchauffe de salle chaude
2. Commutateur froid de protection de surchauffe de chambre
3. Alarme circulatrice de surcharge d'air
4. Protecteur haut-bas de pression de réfrigérateur
5. Commutateur de la température de compresseur
6. Commutateur de pression atmosphérique
7. Fusible
8. Relais de suspension en eau (spécifications à refroidissement par eau seulement)
9. Disjoncteur de compresseur
10. Disjoncteur d'appareil de chauffage
11. La surchauffe de zone d'essai/surrefroidissent le protecteur
12. Valve de purge d'air

Conception de structure

1. Shell : Pulvérisez la plaque d'acier galvanisée de couleur, le traitement surfaceelectrostatic de jet.

2. Revêtement : SUS 304 d'acier inoxydable.

3. Couche d'isolation thermique : Panneau et fibre de verre de mousse de polyuréthane.

4. Joint : Les matières premières en caoutchouc de silicium de grande pureté de Toshiba, empêchent effectivement le vieillissement.

5. Appareil de chauffage : Radiateur électrique d'alliage de Cr de Ni.

6. Panier témoin : SUS 304 d'acier inoxydable ;

panier net en métal 5 ; 100L : W700*H40* D410MM/portance 5kg 300L : W970*H40*D680MM/portance 10kg.

Contrôle

Opération et arrangements simplifiés en employant un affichage d'affichage à cristaux liquides d'écran tactile (les instructions ont montré à l'écran). -aglance à la confirmation des cartes-test, des températures de zone d'essai, des cycles de la température, et des affichages de graphique de tendance.

Dispositif de climatisation

1, le contrôle aérien : circulation de ventilation forcée, méthode de thermostat d'équilibre (BTC). Cette méthode se rapporte non seulement au cas du système de refroidissement pour le fonctionnement continu, le système de contrôle selon la température de point de consigne de l'appareil de chauffage pour commander la sortie des résultats en calculant automatiquement la sortie de PID, et réalise finalement un équilibre dynamique.
2, moyens à chaleur tournante : construit entre le conduit de fan de circulation d'air et le d'axe long de l'acier inoxydable, l'utilisation des réfrigérateurs de rendement optimum et le système réglementaire, par le ventilateur efficace et décisif d'échange thermique, pour réaliser le but du changement de température. Par le boulon d'ajustement de bouche d'air réglable, améliorant de ce fait de manière significative l'uniformité de la température de chambre ;
3, la méthode de refroidissement à l'air : échangeur de chaleur à plusieurs étages d'air de diaphragme.
4, chauffage à air : Radiateur électrique de chrome de nickel de qualité de Watkins.

Actions d'entretien de chambres de choc thermique

1, un choix raisonnable de l'emplacement d'installation pour installer des mesures : sec, ne coulant pas de l'endroit de pluie et de neige.
2, mesures d'inspection qualifiées à la main quotidiennement pour des matériaux d'isolation est tuyauterie de vapeur cassée est bloqués pour la technologie technique de confirmation et de disposition.
3, l'alarme peuvent être installés en tant que la fuite de vapeur ou état conditionnelle de puissance- de bruit d'alarme et dispositif de lumière de petit pour faciliter la participation de la découverte de congélation de mesures de risque et de la remédiation opportune.
4, inspection d'entretien d'instrument mesure par le secteur responsable de l'inspection régulière par un itinéraire prédéterminé d'inspection. Il est normal de vérifier l'inspection d'isolation de la valve de canalisation, l'incubateur est normal, le moyen hydrophobe est normal, l'emballage de matériel d'isolation thermique est alimentation d'énergie intacte et électrique de chauffage et d'autres composants est normal.

4. Le choc de la température de ciel et terre de Trois-zone simulent la vue de machine d'essai :

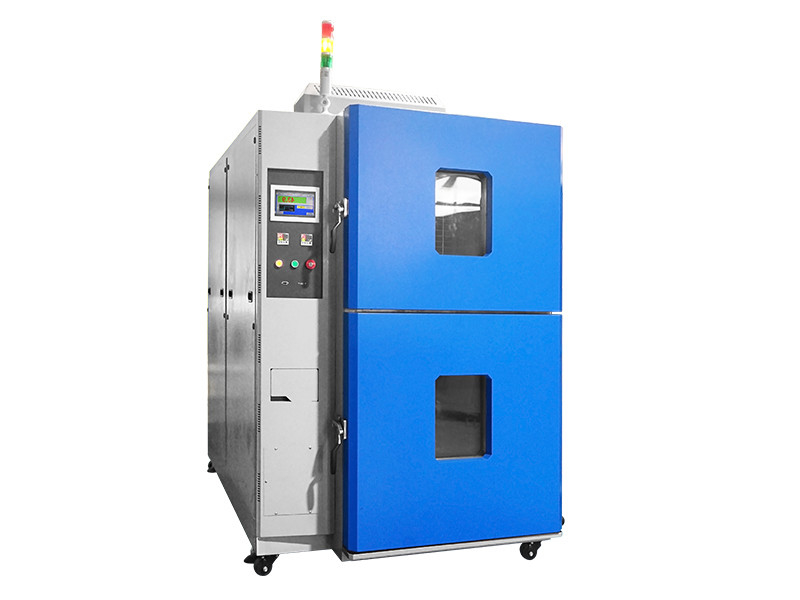

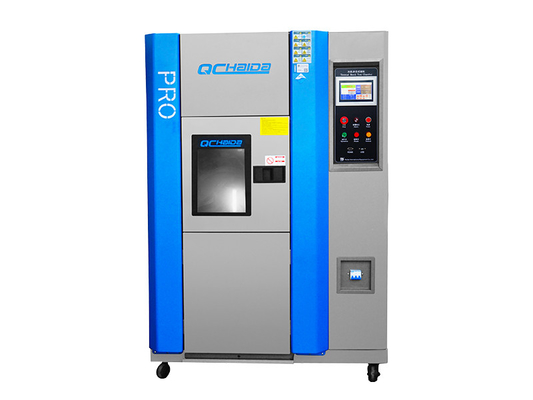

(la chambre d'essai)
