    Détails sur le produit:

    Lieu d'origine: La Chine
    Nom de marque: Haida
    Certification: CE,,ISO
    Numéro de modèle: HD-E703

    Conditions de paiement et expédition:

    Quantité de commande min: 1
    Prix: Negotiation
    Détails d'emballage: Cas en bois solide
    Délai de livraison: 15 jours après commande
    Conditions de paiement: L/C, T/T, D/A, D/P, Western Union, MoneyGram
    Capacité d'approvisionnement: 75 morceaux/morceaux par mois
    Contact
    Description de produit détaillée
    Temp. réchauffez time*3: Temp ambiant. à +200°C dans 30min Préréfrigérez la limite inférieure: -65°C
    Temp. tirez le temps d'arrêt *3: Temp ambiant. à -65°C dans 70min Temp. temps de rétablissement: Dans un délai de 10 mn.
    Matériel externe: Cold-rolled rouille-a rendu la plaque d'acier résistante Refroidisseur: Échangeur de chaleur soudé de plat d'acier inoxydable
    Alimentation: AC380V, 50/60Hz, triphasé, 30A Approvisionnement en eau de refroidissement pressure*6: 02~0.4Mpa
    Surligner:

    environmental testing equipment

    ,

    environmental lab testing equipment



    Aérez la chambre transferThermal de choc de spécimen doux circulateur de therma



    Aérez la chambre transferThermal de choc de spécimen doux circulateur de therma 0HD-E703-100 trois répartissent en zones la chambre d'essai de choc thermique….

    Aérez la chambre transferThermal de choc de spécimen doux circulateur de therma 1HD-E703-18 deux répartissent en zones l'essai Chamber.pdf de choc thermique…



    1. Description :

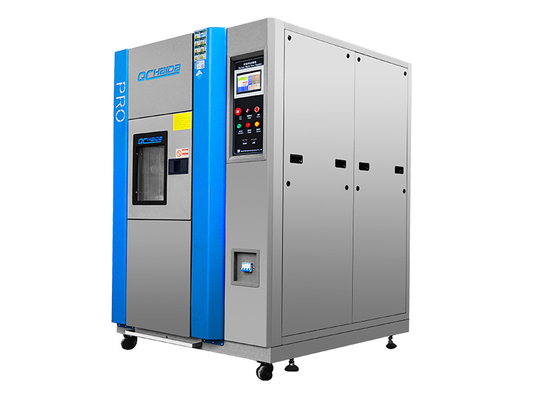

    La chambre transferThermal de choc de spécimen doux circulateur de therma d'air est selon des besoins des utilisateurs, conception et fabrication de machine appropriés pour les produits et les composants électriques et électroniques de l'essai au choc de la température de ciel et terre et du stockage et de l'environnement de test de température à hautes températures ou basse. Pour des utilisateurs de la machine (ou des pièces), des appareils électriques, des instruments, des matériaux, du revêtement, du revêtement, etc. pour l'essai accéléré correspondant d'environnement de climat, de l'échantillon (s) à l'échantillon (s) ou du comportement d'essai.





    Répondez aux normes :


    Méthode de l'essai GB/T2423.1 à la basse température ; Méthode à hautes températures de l'essai GB/T2423.2 ;
    Essai de la température GB/T2423.22 ; Essai au choc de la température GJB150.5 ;
    Essai au choc de la température GJB360.7-87 ; GJB367.2-87, essai au choc des 405 températures.
    Chambre d'essai de la température de série de la chambre SJ/y73 T10186-91 d'essai de la température de série de SJ/y73 T10187-91
    Méthode d'essai du _IEC68-2-14 de changements de température de GB/T2424.13 N_ - méthode de 2002 essais pour la directive d'essai de changement de température
    Règles générales de pièces d'auto de l'essai de désagrégation de la température GB/T2423.22-2002 QC/T17-92
    Connecteur électrique thermique de programme d'essai du choc EIA364-32 (cycle de la température) et prise de l'évaluation d'impact sur l'environnement


    Avantages


    Méthode 1010,8 de la norme militaire 883 de rassemblements avec 15lbs. du produit
    Les commutateurs de limite arrêtent le processus de transfert et tiennent compte du positionnement de produit précis
    Le circuit d'alarme et d'arrêt fournissent au-dessus de/sous la protection de la température pour assurer la sécurité du produit et les résultats d'essai précis
    Le système de réfrigération efficace fournit la capacité thermique pour rencontrer des temps de stabilisation de la température pour des caractéristiques militaires
    La valeur a évalué – refroidi à l'eau contre le refroidissement d'azote liquide




    Caractéristiques


    Circulation d'air verticale
    2" port de déplacement
    En plein air, rapide-répondant, la faible masse, éléments de chauffe de fil de nichrome
    Deux types de zone avec installations chaudes/froides de compartiment
    Système de réfrigération de cascade avec le contrôle de TEV et deux compresseurs semi-hermétiques
    revêtements Vapeur-serrés et intérieurs faits de 100% aciers inoxydables sans interruption soudés
    Complètement automatique, contrôle de chambre de PID par l'affichage alphanumérique
    Configurations horizontales ou verticales
    Isolateurs en céramique
    L'isolation de fibre de verre et de polyuréthane assure le transfert thermique minimal
    les portes de Double-garniture fournissent l'isolation supplémentaire
    Commutateur de porte
    Commutateur de limite
    système de transport de Double-chariot avec l'acier inoxydable, panier de grillage





    Températures ambiantes :


    Avec la réfrigération d'étape unique : - 35°C à + 200°C, +/- 0,5 degrés. après stabilisation
    Avec le système de réfrigération de cascade : - 73°C à + 200°C, +/- 0,5 degrés. après stabilisation
    Humidité relative standard : Rhésus de 20% à de 98% dans la gamme à bulbe sèche de +20°C à +85°C, limité par un point de condensation de +3°C





     Caractéristiques



    Système

    essai de Deux-zone au moyen de commutation plus humide

    chambre de Trois-zone

    Modèle

    HD-E703-50A/HD-E703-50W

    HD-E703-100A/HD-E703-100W

    Adapté aux besoins du client

    Représentation

    Zone d'essai

    À hautes températures. exposition range*1

    +60~ à +200°C

    À basse température. exposition range*1

    °C de -65to 0

    Temp. fluctuation *2

    ±1.8°C

    Salle chaude

    Préchauffez la limite supérieure

    +200°C

    Temp. réchauffez time*3

    Temp ambiant. à +200°C dans 30min

    Chambre froide

    Préréfrigérez la limite inférieure

    -65°C

    Temp. tirez le temps d'arrêt *3

    Temp ambiant. à -65°C dans 70min

    Temp. récupération (2-zone)

    États de récupération

    Deux-zone : À hautes températures. minute de l'exposition +125°C 30, à basse température. minute de l'exposition -40°C 30 ; Spécimen 6,5 kilogramme (panier 1.5kg de spécimen)

    Temp. temps de rétablissement

    Dans un délai de 10 mn.

    Construction

    Matériel externe

    Cold-rolled rouille-a rendu la plaque d'acier résistante

    Matériel de zone d'essai

    Acier inoxydable SUS304

    Door*4

    La porte manuelle avec ouvrent le bouton

    Appareil de chauffage

    Appareil de chauffage de fil de bande

    Unité de réfrigération

    System*5

    Système de réfrigération mécanique de cascade

    Compresseur

    Compresseur hermétiquement scellé de rouleau

    Mécanisme d'expansion

    Valve électronique d'expansion

    Réfrigérant

    Côté à hautes températures : R404A, côté à basse température R23

    Refroidisseur

    Échangeur de chaleur soudé de plat d'acier inoxydable

    Circulateur d'air

    Fan de sirocco

    Une unité plus humide d'entraînement

    Cylindre d'air

    Garnitures

    Port de câble avec le diamètre 100mm du côté gauche (le côté droit et la taille sur mesure de diamètre sont disponibles comme options), terminal de contrôle d'alimentation d'énergie de spécimen

    Dimensions intérieures (W x H X D)

    350 X.400 X 350

    500 x 450 x 450

    Adapté aux besoins du client

    Capacité de zone d'essai

    50L

    100L

    Adapté aux besoins du client

    Charge de zone d'essai

    5 kilogrammes

    10 kilogrammes

    Adapté aux besoins du client

    Dimensions extérieures (W x H X D)

    1230 x 1830 x 1270

    1380 x 1980 x 1370

    Adapté aux besoins du client

    Poids

    800kg

    1100kg

    NON-DÉTERMINÉ



    Conditions de service



    Conditions ambiantes permises

    +5~30°C

    Alimentation d'énergie

    AC380V, 50/60Hz, triphasé, 30A

    Approvisionnement en eau de refroidissement pressure*6

    02~0.4Mpa

    Approvisionnement en eau de refroidissement rate*6

    ³ /h de 8m

    Température de l'eau de opération de refroidissement. gamme

    °C +18 à 23

    Niveau sonore

    le DB 70 ou s'abaissent



    3. Dispositifs de sécurité

    1. Commutateur de protection de surchauffe de salle chaude
    2. Commutateur froid de protection de surchauffe de chambre
    3. Alarme circulatrice de surcharge d'air
    4. Protecteur haut-bas de pression de réfrigérateur
    5. Commutateur de la température de compresseur
    6. Commutateur de pression atmosphérique
    7. Fusible
    8. Relais de suspension en eau (spécifications à refroidissement par eau seulement)
    9. Disjoncteur de compresseur
    10. Disjoncteur d'appareil de chauffage
    11. La surchauffe de zone d'essai/surrefroidissent le protecteur
    12. Valve de purge d'air

    Entretien quotidien


    1. Le système de réfrigération utilisant la fan de condensateur refroidie par air devrait être condensateur d'entretien régulier, de retrait et de décontamination, afin d'assurer la bonne représentation de transfert de chaleur de la ventilation
    2, chauds et froids me choquent qu'un long arrêt n'est pas employé régulièrement chaque demi-puissance, le temps de puissance n'est pas moins d'une heure, et les pièces de rechange et l'équipement d'essai relatifs fonctionne correctement.
    3, chaudes et froides boîtes de choc devraient être régulièrement nettoyé vaporisateur : les niveaux de propreté parce que l'essai est différent, dans l'effet à air forcé de circulation, il recueilleront beaucoup de particules de poussière et d'autres petits objets sur le vaporisateur devraient être nettoyés régulièrement.
    4, fan à basse température de circulation de chambre, fan de condensateur et correction propre d'équilibre : le nettoyage et le vaporisateur est semblable en raison de la chambre différente d'environnement de travail, fan de circulation, recueillera beaucoup de poussière et d'autres petites particules sur la fan de condensateur d'objet si le nettoyage régulier.
    5, chauds et froids dispositifs de boîte de choc à déplacer de préférence aux conseils de technicien d'instrumentation du paddy ASHDOWN Lai, afin d'éviter d'endommager l'équipement, tel que la relocalisation d'individu de client, doivent avoir un électricien professionnel avant de rétablir le courant de confirmer le fonctionnement correct du circuit, ou les composants connexes par équipement brûlés.
