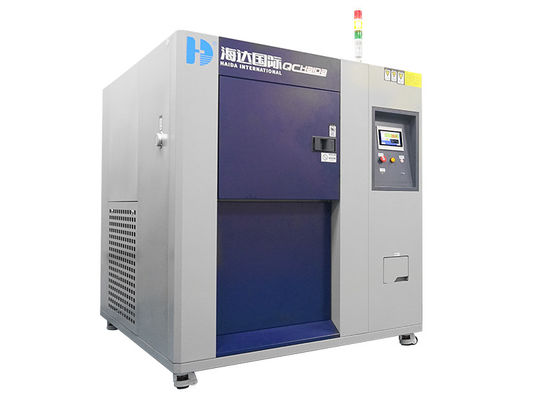

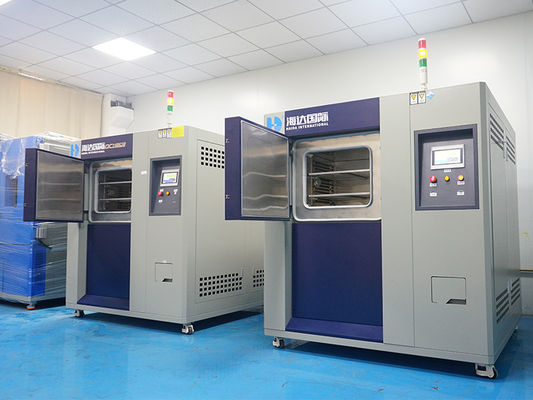

Équipement de test thermique de choc thermique d'air d'essai de choc de grande précision de chambre
Choc thermique Chamber.pdf
Description :
L'équipement de test de choc thermique est la machine d'essai parfaite des composants électroniques, du métal, des matériaux chimiques, des composants d'automation, du module de communication, de l'industrie de défense nationale, de l'industrie aérospatiale, du substrat de BGA, de carte PCB, de la puce électronique IC, des matériaux de polymère en céramique et haut de semi-conducteur.
Caractéristiques
| Système |
essai de Deux-zone au moyen de commutation plus humide |
| chambre de Trois-zone |
| Modèle |
HD-E703-50A/HD-E703-50W |
HD-E703-100A/HD-E703-100W |
Adapté aux besoins du client |
| Représentation |
Zone d'essai |
À hautes températures. exposition range*1 |
+60~ à +200°C |
| À basse température. exposition range*1 |
°C de -65to 0 |
| Temp. fluctuation *2 |
±1.8°C |
| Salle chaude |
Préchauffez la limite supérieure |
+200°C |
| Temp. réchauffez time*3 |
Temp ambiant. à +200°C dans 30min |
| Chambre froide |
Préréfrigérez la limite inférieure |
-65°C |
| Temp. temps d'arrêt *3 de traction |
Temp ambiant. à -65°C dans 70min |
| Temp. récupération (2-zone) |
États de récupération |
Deux-zone : À hautes températures. minute de l'exposition +125°C 30, à basse température. minute de l'exposition -40°C 30 ; Spécimen 6,5 kilogramme (panier 1.5kg de spécimen) |
| Temp. temps de rétablissement |
Dans un délai de 10 mn. |
| Construction |
Matériel externe |
Cold-rolled rouille-a rendu la plaque d'acier résistante |
| Matériel de zone d'essai |
Acier inoxydable SUS304 |
| Door*4 |
La porte manuelle avec ouvrent le bouton |
| Appareil de chauffage |
Appareil de chauffage de fil de bande |
| Unité de réfrigération |
System*5 |
Système de réfrigération mécanique de cascade |
| Compresseur |
Compresseur hermétiquement scellé de rouleau |
| Mécanisme d'expansion |
Valve électronique d'expansion |
| Réfrigérant |
Côté à hautes températures : R404A, côté à basse température R23 |
| Refroidisseur |
Échangeur de chaleur soudé de plat d'acier inoxydable |
| Circulateur d'air |
Fan de sirocco |
| Unité d'entraînement d'amortisseur |
Cylindre d'air |
| Garnitures |
Port de câble avec le diamètre 100mm du côté gauche (le côté droit et la taille sur mesure de diamètre sont disponibles comme options), terminal de contrôle d'alimentation d'énergie de spécimen |
| Dimensions intérieures (W X H X D) |
350 X.400 X 350 |
500 x 450 x 450 |
Adapté aux besoins du client |
| Capacité de zone d'essai |
50L |
100L |
Adapté aux besoins du client |
| Charge de zone d'essai |
5 kilogrammes |
10 kilogrammes |
Adapté aux besoins du client |
| Dimensions extérieures (W X H X D) |
1230 x 1830 x 1270 |
1380 x 1980 x 1370 |
Adapté aux besoins du client |
| Poids |
800kg |
1100kg |
NON-DÉTERMINÉ |
|
Conditions de service
|
Conditions ambiantes permises |
+5~30°C |
| Alimentation d'énergie |
AC380V, 50/60Hz, triphasé, 30A |
| Approvisionnement en eau de refroidissement pressure*6 |
02~0.4Mpa |
| Approvisionnement en eau de refroidissement rate*6 |
³ /h de 8m |
| Température de l'eau de opération de refroidissement. gamme |
°C +18 à 23 |
| Niveau sonore |
DB 70 ou s'abaisser |
Notes
1. Si la limite inférieure de gamme à hautes températures d'exposition + le 60°C est exigée ou la limite inférieure -60°C de gamme à basse température d'exposition, choisissez svp l'option « d'exposition de température ambiante »
2. Si le besoin de fluctuation de temp à ±1.8°C ci-dessous choisissent svp « le paquet à basse température de fluctuation »
3. L'échauffement de la température/temps d'arrêt de traction s'appliquent seulement pendant l'opération indépendante de chambre
4. Si la porte coulissante automatiquement actionnée exigée, choisissent svp « automatiquement le paquet de porte »
5. Condensateur refroidi à l'air/condensateur à refroidissement par eau disponible
6. Appliquez sur le condensateur à refroidissement par eau seulement
Dispositifs de sécurité
- Commutateur de protection de surchauffe de salle chaude
- Commutateur froid de protection de surchauffe de chambre
- Alarme circulatrice de surcharge d'air
- Protecteur haut-bas de pression de réfrigérateur
- Commutateur de la température de compresseur
- Commutateur de pression atmosphérique
- Fusible
- Relais de suspension en eau (spécifications à refroidissement par eau seules)
- Disjoncteur de compresseur
- Disjoncteur d'appareil de chauffage
- La surchauffe de zone d'essai/surrefroidissent le protecteur
- Valve de purge d'air
Contrôle
Opération et arrangements simplifiés en employant un affichage d'affichage à cristaux liquides d'écran tactile (les instructions ont montré à l'écran). -aglance à la confirmation des cartes-test, des températures de zone d'essai, des cycles de la température, et des affichages de graphique de tendance.
| Arrangement |
Principal intrant interactif par l'écran tactile |
| Affichage |
Affichage à cristaux liquides (5,7 pouces) |
| Fonction de contrôle de température |
Zone d'essai : temp d'exposition.
Salle chaude : préchauffage du temp.
Chambre froide : temp de préréfrigération.
|
| Contrôle de PID |
| Température ambiante de préréglage |
Haute température : 60 to200'C
Basse température : -78 à 0' C
|
| Établissement de la résolution |
1' C |
| Entrée |
Type T de thermocouple (de cuivre/Cuivre-nickel) |
| Chaînes d'arrangement et d'indication |
Heure préréglée : 0 mn à 99 heures et 59 mn.
Cycle de préréglage : 1 à 9 999 cycles
|
| Fonction accessoire |
Préréglage de minuterie
La surchauffe surrefroidissent la protection
Sélection de récupération de panne de courant
Arrangement de temps de rétablissement de la température
Mémoire de programme
Interruption automatique de puissance
Affichage programmé de temps
Sélection de mode d'achèvement d'essai
Graphique de tendance
Affichage d'histoire d'alarme
Calibrage de capteur
Communication de RS-232/USB
|
L'introduction du Haida
Les produits de Haida sont très utilisés dans les produits de papier, l'emballage, l'impression à l'encre, les rubans adhésifs, les sacs, les chaussures, les produits en cuir, l'environnement, les jouets, les produits de bébé, le matériel, les produits électroniques, les produits en plastique, les produits en caoutchouc et d'autres industries, et s'appliquent à tous les unités de recherches scientifiques, établissements d'inspection de qualité et champs scolaires. Nos produits rencontrent l'UL, ASTM, JIS, gigaoctet, AINSI, TAPPI, en, DIN, les BS et d'autres normes nationales et internationales.
