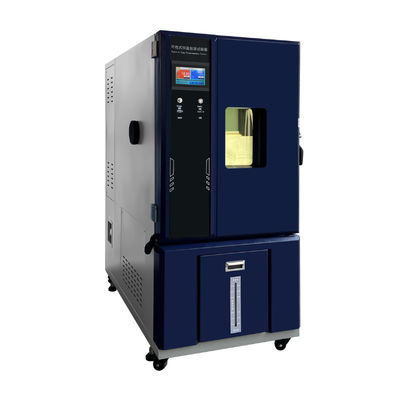

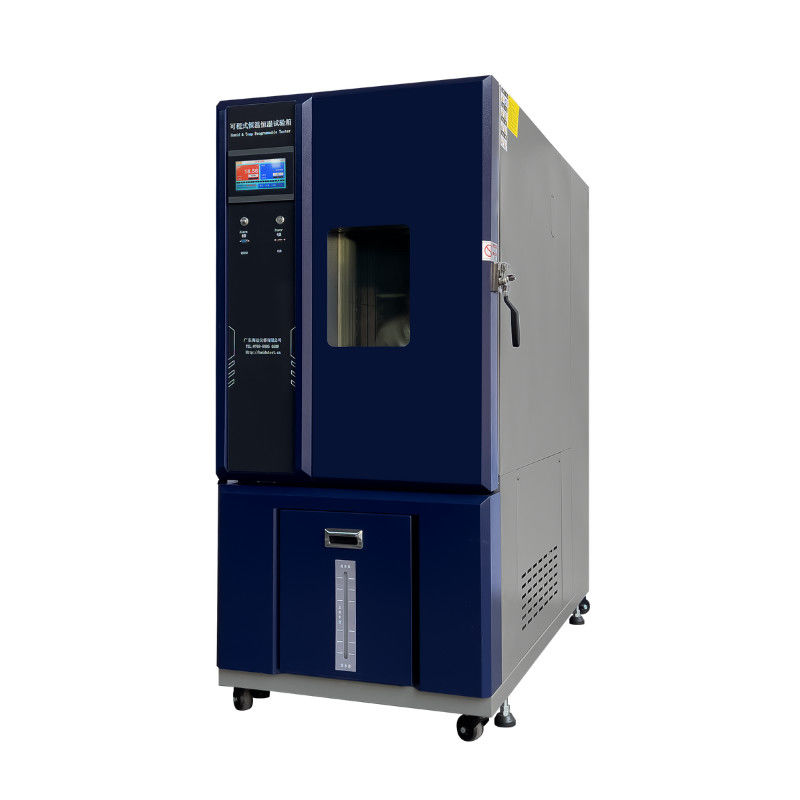

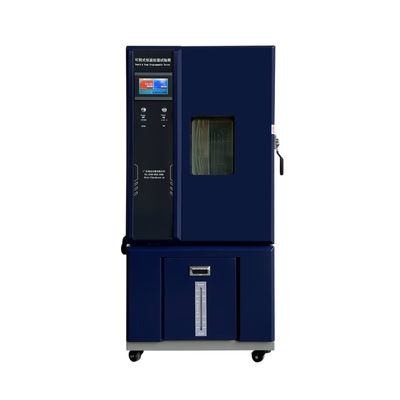

Chambre d'humidité de la température d'alarme de niveau d'eau basse et vide d'essai d'humidité
Chambre de température et d'humidité.pdf
Télécharger:Chambre de température et d'humidité.pdf
Fonction et application :
Test d'humidité Alarme de niveau d'eau faible et vide Chambre d'humidité de la températureest principalement destiné à tester et à déterminer les paramètres et les performances des produits électriques, électroniques, des produits chimiques et des matériaux lors du changement de l'environnement lors d'un test à haute température, à basse température ou constant. Il peut simuler différentes conditions environnementales (température et humidité) sur un produit ou un matériau, il est approprié pour tester les performances des matériaux, telles que résister à la chaleur, résister au sec et résister au froid. Il est largement applicable à l'industrie aéronautique, à l'industrie automobile, aux semi-conducteurs, aux produits chimiques, à la pharmacie, aux produits alimentaires, à l'industrie de l'électroménager et au domaine de la recherche scientifique.
Structure et Caractéristiques:
1. La chambre d'humidité de la température est composée de la chambre, des systèmes de réfrigération, des systèmes de chauffage, du système de circulation d'air et du système de contrôle.
2. La chambre de travail est fabriquée en acier inoxydable SUS #304 de haute qualité, la coque extérieure adopte une plaque d'acier A3, une pulvérisation électrostatique de surface.
Le système 3.Insulation utilise de la laine de fibre de verre ultrafine ou de la mousse de polyuréthane afin de garantir la température de la chambre intérieure.
4. Le contrôle de la température et de l'humidité adopte le contrôleur de température et d'humidité à écran tactile programmable TEMI880 d'importation coréenne, avec calcul automatique de la fonction PID.
5. Adopte une méthode d'humidification à la vapeur, une boucle de circulation d'eau automatique, avec des fonctions d'eau de remplissage automatique.
Le système 6.Refrigeration adopte la France originale "Tecumseh" Unité de réfrigération et ensembles complets de pièces de réfrigération.
7. Mode d'entrée capteur PT100.
8.Le système de chauffage, de chauffage, de déshumidification et d'humidification peut être utilisé indépendamment afin de réduire le coût des tests, de prolonger la durée de vie de la machine et de diminuer le taux de défaillance.
Caractéristiques standards :
- Acier inoxydable # 304 pour l'intérieur
- Peindre l'acier pour l'extérieur
- Porte isolée en mousse pour plus de rigidité et de longue durée de vie
- Réservoir d'eau en plastique facile à entretenir
- Fenêtre d'observation avec fonction hors gel
- Système de réfrigération haute performance
- Interface utilisateur simple pour le contrôleur PLC TEMI-880
- Un port de câble de 100 mm/spécifié par le client
- Une étagère, chargement de 10 Kg et 4 roulettes incluses
- Fourgon Type Sirocco,L134,Ventilateur
- Humidificateur en acier inoxydable contrôlé par PID
- Réfrigérant DuPont R-404A [sans fluor] / 23 pour des températures inférieures à -40 °C
- Port USB pour la sortie des données
- Lampes intérieures anti-explosive
- Enregistreurs graphiques d'enregistrement de données, enregistreurs sans papier stockant les données dans l'automate.
2. Spécifications :
Plage – 40 à 150°C
|
Température/Humidité
|
HD-E702-100-4
|
HD-E702-150-4
|
HD-E702-225-4
|
|
|
HD-E702-408-4
|
HD-E702-800-4
|
HD-E702-1000-4
|
|
Temporaire uniquement
|
HD-E702-100T-4
|
HD-E702-150T-4
|
HD-E702-225T-4
|
|
|
HD-E702-408T-4
|
HD-E702-800T-4
|
HD-E702-1000T-4
|
|
Plage de température :
|
-40°C ～150°C
|
|
Capacité de refroidissement
|
~ 2 kW à -20°C
|
~ 2,5 kW à -20°C
|
~ 4,5 kW à -20°C
|
| |
~ 5,5 kW à -20°C
|
~ 8 kW à -20°C
|
~ 8,5 kW à - -20°C
|
|
Système de chauffage
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Fluctuations de température :
|
±0,5°C
|
|
Gradient de température :
|
±0,5°C~±0,2°C
|
|
Taux de chauffage† :
|
≥3℃/min en moyenne (modèle Advance 5 – 15 ℃/min)
|
|
Taux de refroidissement† :
|
≥1℃/min en moyenne (modèle Advance 5 - 15℃/min)
|
|
Plage d'humidité :
|
10 % ~ 95 % HR (réf. à la plage d'humidité normale illustrée)
|
|
Fluctuations d'humidité :
|
±1,5 % HR ~ ± 2,0 % HR
|
|
Dégradé d'humidité :
|
±3% HR
|
|
Dimensions
|
|
Dimensions de l'espace de travail
(LxPxH)mm :
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensions extérieures
(LxPxH)mm :
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Exigences du site
|
|
Alimentation électrique :
|
208V 3Ø 60Hz ou 230V 3Ø 60Hz (spécifique client)
|
|
Humidité Eau
|
Eau distillée
|
|
Évacuation des condensats :
|
Raccord de tuyau 1/2" (évacuation par gravité)
|
Plage – 70 à 150°C
|
Température/Humidité
|
HD-E702-100-7
|
HD-E702-150-7
|
HD-E702-225-7
|
|
|
HD-E702-408-7
|
HD-E702-800-7
|
HD-E702-1000-7
|
|
Temporaire uniquement
|
HD-E702-100T-7
|
HD-E702-150T-7
|
HD-E702-225T-7
|
|
|
HD-E702-408T-7
|
HD-E702-800T-7
|
HD-E702-1000T-7
|
|
Plage de température :
|
-70°C ～150°C
|
|
Capacité de refroidissement
|
~ 2,5 kW à -50°C
|
~ 3 kW à -50°C
|
~ 5 kW à -50°C
|
| |
~ 6,5 kW à -50°C
|
~ 8,5 kW à -50°C
|
~ 9 kW à - -50°C
|
|
Système de chauffage
|
~ 5 kW
|
~ 5 kW
|
~ 5,5 kW
|
| |
~6,5 kW
|
~ 8,5 kW
|
~ 9 kW
|
|
Fluctuations de température :
|
±0,5°C
|
|
Gradient de température :
|
±0,5°C~±0,2°C
|
|
Taux de chauffage† :
|
≥3℃/min en moyenne (modèle Advance 5 – 15 ℃/min)
|
|
Taux de refroidissement† :
|
≥1℃/min en moyenne (modèle Advance 5 - 15℃/min)
|
|
Plage d'humidité :
|
10 % ~ 95 % HR (réf. à la plage d'humidité normale illustrée)
|
|
Fluctuations d'humidité :
|
±1,5 % HR ~ ± 2,0 % HR
|
|
Dégradé d'humidité :
|
±3% HR
|
|
Dimensions
|
|
Dimensions de l'espace de travail
(LxPxH)mm :
|
500x400x500
HD-E702-100
|
600x500x500
HD-E702-150
|
750x500x600
HD-E702-225
|
|
|
850x650x800
HD-E702-800
|
1000x1000x800
HD-E702-800
|
1000x1000x1000
HD-E702-1000
|
|
Dimensions extérieures
(LxPxH)mm :
|
1400x850x1050
|
1500x950x1050
|
1650x950x1150
|
|
|
1750x1050x1350
|
1900x1450x1350
|
1900x1450x1550
|
|
Exigences du site
|
|
Alimentation électrique :
|
208V 3Ø 60Hz ou 230V 3Ø 60Hz (spécifique client)
|
|
Humidité Eau
|
Eau distillée
|
|
Évacuation des condensats :
|
Raccord de tuyau 1/2" (évacuation par gravité)
|
3. Performance de la chambre de test de stabilité à haute température et humidité :
Obtenez une évaluation des performances pour vous aider à vous fournir les chambres appropriées.
Pour une meilleure assurance des performances de votre application de cycles de température et d'humidité, Haida peut fournir un calcul de performances garanties basé sur vos exigences soumises.
Veuillez utiliser ces questions ci-dessous comme guide pour définir votre plan de test. Vous pouvez ensuite donner ces informations à notre consultant de laboratoire ou nous envoyer un e-mail, pour examen par notre consultant de laboratoire. Un modèle recommandé avec une taille de réfrigération appropriée vous sera fourni.
Caractéristiques:
1.Non corrosif
2. Très efficace
3. Longue durée de vie
4. Conception parfaite
5. construction robuste
6. Circulation de l'air pour un flux d'air uniforme dans la chambre intérieure
7. La température et l'humidité doivent être contrôlées indépendamment.
8. Adopte un réfrigérant écologique
Accessoires optionnels :
1. Contrôleur de température programmable à écran tactile « OYO » importé du Japon/contrôleur de température programmable à écran tactile série UMC importé du Japon
2. Compresseurs de réfrigération semi-fermés « Copeland » en Allemagne
3.Port RS485 et communication
4. Trou de test de température
5.Étagères supplémentaires
Options du système et des performances
- Humidité faible et ultra-faible Étend la plage de contrôle de l'humidité. (Plage d'humidité normale illustrée)
- Système de refroidissement par eau.
- La purge à air sec maintient l'humidité dans la chambre à un niveau extrêmement bas en purgeant à -40 °C. Alimentation en air comprimé requise
- Etagères supplémentaires, chargement 50 Kg
- Ports de câbles avec fiche flexible en silicone, diamètres 50, 100, 150 mm ou spécifiques au client
(Plage d'humidité normale illustrée)
4. voir:
(La conception de réfrigération avancée est particulièrement compacte pour les chambres de la série HD)
