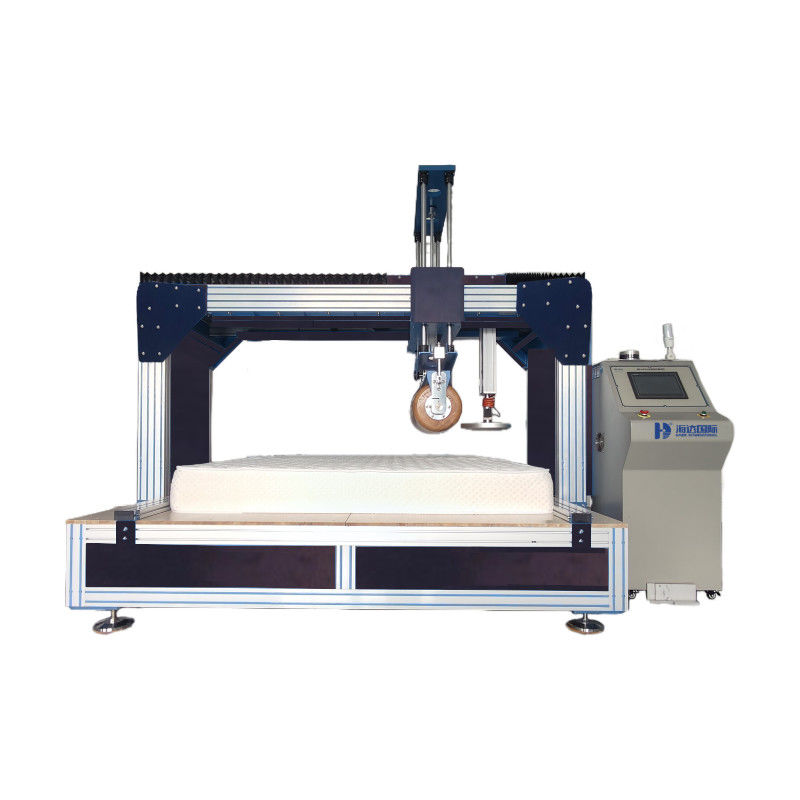

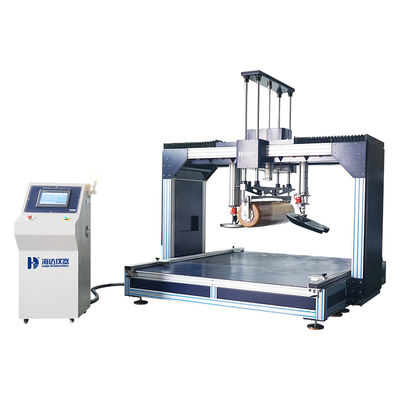

Machine d'essai de meubles - Équipement intégré pour le test de matelas (Contrôleur PLC)
SPÉCIFICATIONS GÉNÉRALES
Dimensions d'emballage estimées : (L*P*H) 3000*1600*2000mm
Source d'alimentation : 3-PH, 380V±10%, 50/60Hz
Poids brut estimé : 1300kg
Code SH : 9024800000
TROIS FONCTIONS
1) TEST DE DURABILITÉ
TEST DES BORDS
| Cylindre en bois (EN1957) |
140kg, longueur 1000mm |
| Taille maximale du matelas |
2200m×2000m×400mm |
| Vitesse d'essai |
0-20 tr/min |
| Méthode de contrôle |
PLC |
| Cycle d'essai |
30000 cycles |
| Dimension |
2900mm×2700mm×1800mm |
| Puissance |
AC380V±10%, 50/60Hz, triphasé |
| Ajuster la course de roulement en fonction des différents matelas (ajuster la position du fin de course) |
| Guide à faible coefficient de frottement, assure le poids total du tambour sur le matelas. |
| L'écran tactile LCD facilite le contrôle et le réglage. |
Temps de maintien
NORME D'ESSAI
Spécification du rouleau :
Longueur : 1000mm
Diamètre du rouleau : φ300mm
Méthode d'entraînementPPLICATIONS APPLICATIONS
Utilisation d'un tambour hexagonal horizontal en bois ou d'un cylindre (les deux extrémités d'un diamètre de 250 mm, la partie centrale de 300 mm, roulant d'avant en arrière sur le matelas, simulant le mouvement humain pour évaluer la durabilité du matelas.
Le testeur de durabilité de matelas a été fabriqué pour déterminer la durabilité de tout type de matelas et de sommier tapissier, quels que soient les matériaux de construction, en simulant des conditions d'utilisation à long terme. Il se compose d'un rouleau lesté qui se déplace en largeur sur un matelas d'essai pour simuler le mouvement du corps. La longueur de la course sur laquelle le rouleau se déplace est très facilement réglable, en faisant glisser les ajusteurs de course vers la gauche ou la droite, pour s'adapter au matelas concerné en cours d'essai. Le déchargement et le chargement du rouleau sur le matelas d'essai se font facilement via un ensemble de levage motorisé.
2) TEST DE DURETÉ ET DE CHANGEMENT DE HAUTEUR EN
EN
Trois fois au total pour le test de dureté :
1. Tester la dureté après 100 cycles de rouleau
2. Tester la dureté après 5 000 cycles de rouleau (ou d'autres cycles désignés)
3. Tester la dureté après 30 000 cycles de rouleau
TEST DES BORDS
| CARACTÉRISTIQUES STANDARD |
Bloc de chargeDiamètre 355 mm, Rayon de courbure sphérique |
| 800mm, Rayon de courbure du bord avant 20mm |
Vitesse |
| 90mm/min |
Course |
| 1000N |
Méthode d'entraînement |
| Cylindre électrique de marque SMC |
Cellule de charge200kg (marque allemande tecsis |
| ) |
Réglage de la position de la plaque de charge |
| 300mm |
| Test de changement de hauteur |
Méthode d'essai |
Temps de maintien
NORME D'ESSAI
EN 1957 APPLICATIONS
& BUT DU TEST
La machine d'essai combine le dispositif de chargement (rouleau) avec un dispositif de mesure de la dureté. Ainsi, le test de fermeté peut être effectué selon la norme EN 1957, sans qu'il soit nécessaire de réorganiser l'éprouvette, ce qui fausserait les valeurs mesurées. Il peut également afficher le changement de hauteur grâce au système de mesure servo.
Après avoir simplement desserré le renfort du cadre avant, l'éprouvette peut être insérée dans une plaque de base d'essai flexible. Cela rend le dispositif d'essai très efficace et peu encombrant.
Le logiciel permet une saisie flexible des paramètres, l'exécution de différentes procédures d'essai, une représentation graphique des valeurs mesurées, l'évaluation des essais et la journalisation. Ensuite, le nombre de cycles prédéfini est atteint, le test se termine automatiquement.3)
TEST DES BORDS
| CARACTÉRISTIQUES STANDARD |
Force d'essai |
| 1000N |
Méthode d'entraînementCylindre |
| A |
ir |
| Temps |
5000 cycles |
Temps de maintien
3S
NORME D'ESSAI
EN 1725
APPLICATIONS ET BUT DU TEST
