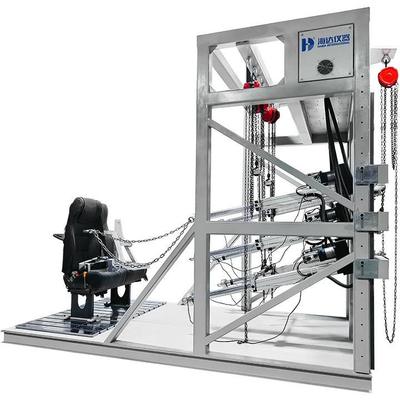

Testeur de résistance des points d'ancrage de ceinture de sécurité (type vérin électrique)

Cet équipement de test est conçu conformément aux exigences de test de l'utilisateur et aux normes pertinentes. Il est utilisé pour tester la résistance structurelle et la fiabilité de la sécurité de divers cadres de sièges automobiles, appuie-têtes, ceintures de sécurité et sièges complets dans des conditions statiques et dynamiques. Il est destiné à évaluer le processus de production des sièges et le produit fini assemblé en examinant la résistance que chaque joint soudé, toutes les connexions et les mécanismes de verrouillage peuvent supporter lorsqu'ils sont soumis à des directions et des forces spécifiées. Cela permet d'évaluer la résistance et la déformation correspondante du cadre du siège et du siège fini. L'équipement enregistre automatiquement diverses valeurs telles que la force, la résistance, le déplacement et la déformation via un ordinateur, et génère automatiquement des courbes de test et des rapports de test.

ECE R17 ; ECER80 ; ECE R14 ; FMVSS207 ; GB 150832006 ; GB 141672006 ; GB/T 13057:2003

Le banc d'essai sert à monter et à supporter le système de chargement du vérin électrique. Le châssis du banc d'essai comporte trois poutres horizontales, chacune montant trois vérins électriques servo. La hauteur verticale de chaque poutre est réglable via un mécanisme de levage manuel, permettant le réglage de la position verticale des trois vérins électriques sur chaque poutre. (PS : La distance entre le point le plus bas de l'actionneur sur la poutre inférieure et la plate-forme d'essai est de 200 mm.) Les trois ensembles de vérins électriques sur chaque poutre sont montés sur des rails de guidage horizontaux et leurs positions horizontales sont réglées manuellement. Une fois la position horizontale correctement ajustée, elle peut être verrouillée à l'aide du dispositif de verrouillage arrière. Un mécanisme d'équilibrage, monté sur les rails de guidage horizontaux, élimine l'influence de la gravité du cylindre et ajuste l'angle de chargement. Ce mécanisme d'équilibrage se déplace automatiquement avec le mouvement horizontal du vérin électrique. La plage de réglage de la position et de l'angle du vérin électrique n'est pas spécifiée.

1. Ce système permet le contrôle automatique du processus de test et l'enregistrement automatique des résultats des tests.
2. Le système adopte la plateforme Windows, permettant le réglage de divers paramètres de test selon les normes de test. Il facilite également la récupération facile des données et des courbes stockées dans la base de données, ainsi que l'évaluation et l'édition des rapports de test.
3. Les rapports de test sont standardisés et les données de test de sortie sont précises et standardisées.
4. Les sous-systèmes électriques et électroniques comprennent les éléments suivants : ① Armoire de distribution ; ② Console de contrôle et d'acquisition de données, comprenant l'interface d'opération, les paramètres, l'étalonnage, l'analyse, etc. ; ③ Poignée de télécommande.
